一、前言

可燃?xì)怏w報警系統由氣體報警控制器配接氣體探測器構成系統，安裝布網方便，對多個監控點集中控制。各通道自動顯示，高亮度數碼管顯示,各通道自動巡檢、鎖定，當環境中探測氣體的濃度達到或超過預置報警值時，報警器立即發出聲光報警，以提醒工作人員采取安全措施，并驅動排風、切斷、噴淋系統，防止發生爆炸、火災、中毒事故，從而保障安全生產。產品廣泛應用于燃?xì)?、石油、化工、冶金等存在易燃、易爆、毒性氣體的危險場所。

二、設計依據

GB16808-2008《可燃?xì)怏w報警控制器技術要求及試驗方法》

GB15322-2003《可燃?xì)怏w探測器技術要求及試驗方法》

GB12358 《作業環境氣體檢測報警儀通用技術要求》

GB50160《石油化工企業設計防火規范》

GB50058《爆炸和火災危險環境電力裝置設計規范》

JJG693《中華人民共和國國家計量檢定規程可燃?xì)怏w檢測報警器》

GBJ16《建筑設計防火規范》

GBJ232-82 《電氣裝置安裝工程及驗收規范》

三、系統主要功能

（1） 環境中可燃?xì)怏w含量定量檢測功能。

（2）可燃?xì)怏w含量超標報警功能。

（3） 人工設置報警點。

（4） 實時顯示參數功能。

(5) 二段報警輸出功能。

（6）風機聯動功能。

(7) 噴淋聯動功能。

（8）自動巡檢、鎖定功能。

四、技術指標

檢測原理：催化燃燒

天燃?xì)鉁y量范圍：0～100%LEL

    報警點：可設置

    氣體檢測靈敏度： ±5%F.S

    響應時間： 小于30秒

    恢復時間：小于30秒

    防爆方式：防爆型

    防爆等級：Exd IIC T6

      工作電壓：DC24V

氣體探測器信號輸出： 4-20mA或RS485

報警控制器報警輸出：  24V電源控制電磁閥，220V控制風扇

    絕緣性能 外殼與電源間：>10MΩ

    抗電強度 外殼與電源間：>2000V

五、系統主要部件介紹

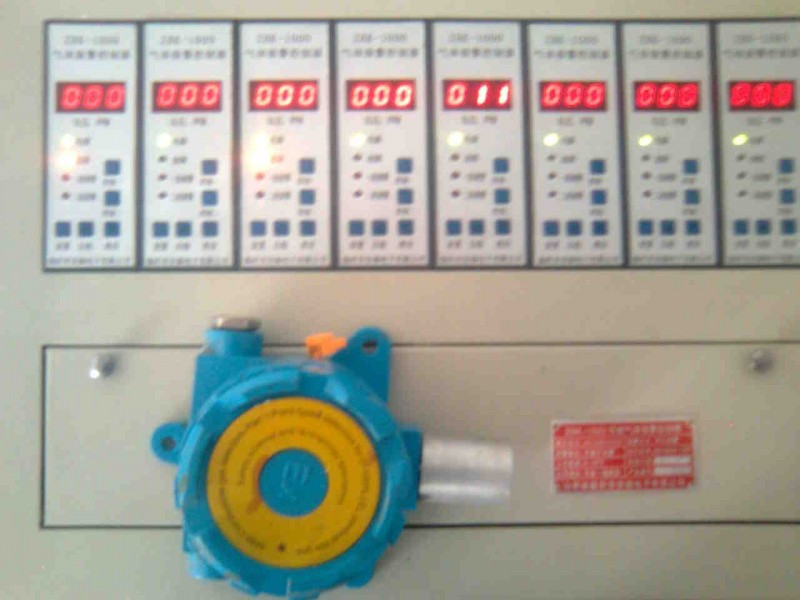

1．氣體報警控制器

氣體報警控制器實時采集氣體探測器數據，通過數碼管顯示，同時分析判斷是否超過設定限，超過則輸出報警信號，采用有感觸摸鍵盤，可人工設置報警點。輸入端加有保護電路壁掛式安裝簡單，操作方便 。

2可燃氣體探測器

運用催化燃燒原理，對現場環境中可燃?xì)鈿怏w含量進行實時、在線監測，標準電流信號輸出，方便使用，采用防爆設計，適應于各個領域。元器件選擇用均采用工業級，運行穩定。通夠?qū)嵾M(jìn)監測到環境中可燃?xì)獾淖兓?。外型盡寸：180*140*92mm。

3聲光報警器

接收氣體報警控制器傳送過來信號啟動聲光報警，提醒工作人員注意安全。采用防爆設計，安全可靠。
