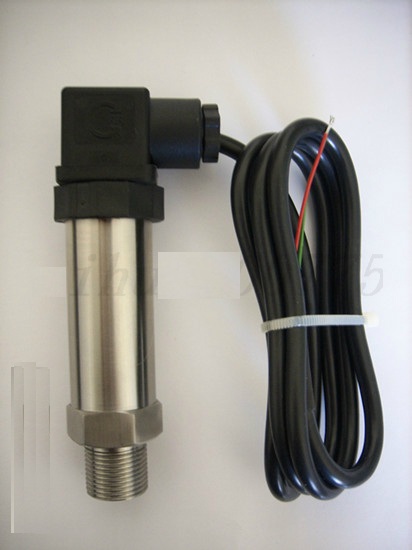

JC-YL-HJ01壓力變送器采用擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓、電流、頻率等信號輸出，可直接與計算機、控制儀表、顯示儀表等相連。可進行遠距離信號傳輸。JC-YL-HJ01壓力變送器采用一體化全不銹鋼結構，在惡劣環境中可以長期使用。產品安裝方便，具有極高的抗振性和抗沖擊性。廣泛應用于工業自動體設備配套及石油、化工、冶金、電力等過程控制領域。

工作原理

JC-YL-HJ01壓力變送器選用進口壓力芯片，壓力直接作用于敏感膜片上，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯登電橋，用微機械加工技術在電橋下形成壓力敏感膜片，通過后續電路將敏感元件產生的毫伏信號調理放大為工業標準信號。實現在液體、氣體、蒸汽等介質壓力變化的準確測量。

產品特點

◆ 316L不銹鋼隔離膜片結構；    ◆ 抗干擾強、長期穩定性好

◆ 高精度、全不銹鋼結構；      ◆ 安裝靈活方便、體積小、重量輕

◆ 高過載能力、高性能價格比；   ◆ 微型放大器，電壓、電流等信號輸出

技術指標

供電電源：12～36V、恒壓24V

輸出信號：4～20mA、0～10mA、0～20mA、0～5V、1～5V、0～10V等

量程范圍：-0.1～0～100Mpa（可選）

過載壓力：200%FS

補償溫度：-10～70℃

介質溫度：-20～85℃

環境溫度：-20～85℃

外殼防護：IP65

壓力類型：表壓、絕壓

精度等級：0.1% 0.2% 0.5%級可選

長期穩定性：≤0.2%FS/年

零點溫度漂移：±0.03%FS/度

靈敏度溫度漂移：±0.03%FS/度

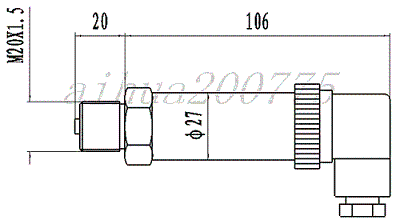

外形尺寸

外形尺寸

注意事項

1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。

2、不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器。

3、安裝時應根據產品連接方式和螺紋類型，檢查現場螺紋接口是否與產口螺紋接口一致，連接時應慢速擰緊，不能把轉具直接夾到變送器殼體上，只能夾在螺紋接口的六方上。

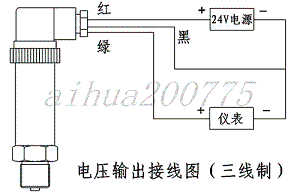

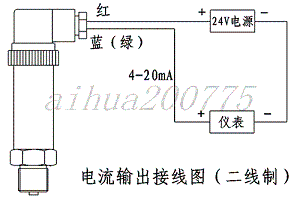

4、接供電電源時應嚴格按照我公司接線說明進行連接。

5、變送器過載壓力不可超過量程的200%

6、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

7、運輸、儲存時應恢復原包裝，存放在陰、干燥、通風的庫房?jī)?nèi)。

8、產品質保期為12個月。
