芬蘭VEXVE威克斯威金屬硬密封焊接蝶閥

威克斯威金屬密封蝶閥是集中供熱和集中制冷
及原油輸送系統的佳關斷和控制用閥門。

VEXVE金屬硬密封焊接蝶閥通過其自身獨特的三偏心密封結構設計和材料選用，實現了純金屬彈
性密封，有效降低了密封部件在管網介質沖刷和雜質擠壓的中損傷的機率；高強度的彈性"U"型浮動
密封圈的設計，使閥門通過密封圈自身彈性，實現了理想的雙向同等級線性密封，超厚的斜面閥板
設計，有效地克服了雜質對閥門密封線的損傷，并可實現密封線位置的在線調節，從而實現了閥門
內部結構的長壽命免維護使用。以成型鋼管為原料的全焊接結構閥體設計，有效地應對了直埋管網
中巨大熱應力對閥門的特殊挑戰。
VEXVE三偏心金屬密封焊接蝶閥作為DN300口徑以上關斷閥的代表，以其能有效克服供熱管網中
的雜質，保證在溫度、壓力變化情況下雙向同等級密封的良好關斷性能，而被越來越多的集中供熱
客戶所認可和采用。

應用領域
用于關斷和控制
＆#8226; 區域供熱管網
＆#8226; 高溫蒸汽管網
＆#8226; 油、氣傳輸管線
＆#8226; 特殊工況要求請聯系制造商或指定的上海蝶流閥門代理商

性能描述
 全焊接結構，內部密封部件免維護
純金屬硬密封，不銹鋼閥座、閥板 ，極好地克服了管網中雜質問題
 超厚閥板面設計，可在線調節密封線位置
 高強度“U”型浮動密封圈，有效避免了密封圈的損傷，無需更換
三偏心、防抱死浮動閥座設計，可適應工況范圍內溫度、壓力變化
口徑范圍DN300-DN1400，焊接末端有國標、歐標供選擇
可直接與管道焊接，無需預熱
 長閥頸設計，方便保溫
DN800（含）以下為全通徑設計。
閥門系列全部為雙半軸設計，高Kv流通值
 公稱壓力、密封壓力都可達到PN25，
如需其他高壓力等級請聯系制造商或代理商
 設計、生產按照EN488標準（300N/mm2
）
密封性標準依照EN12266-1，B級。雙向同等級密封
（根據特殊要求，可提供A級）
 所有閥門嚴格依照壓力設備檢測標準97/23EC進行檢測
可按需要選配手動齒輪箱、電動或液壓執行機構

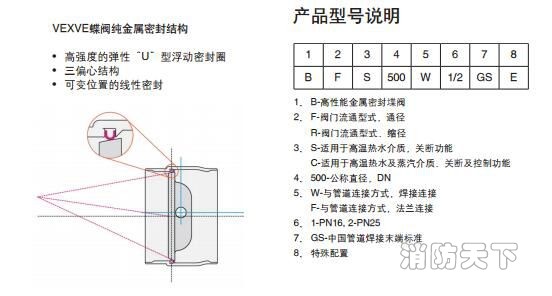

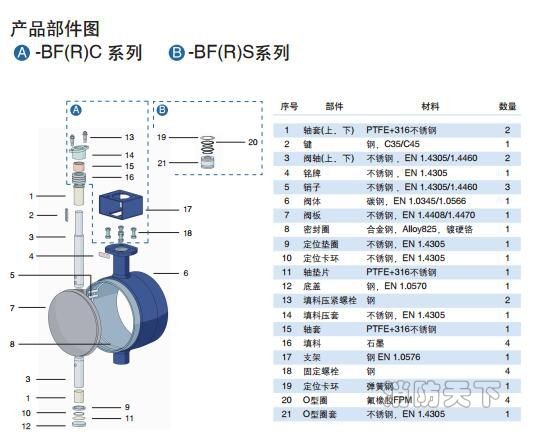

 VEXVE威克斯威金屬密封蝶閥產品結構圖
