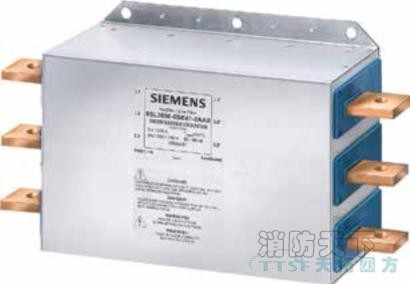

進線濾波器：



為了限制輻射干擾，變頻器標配一個射頻干擾抑制濾波器，符合Category C3 要求中定義的極限值。配有進線濾波器的 PM330L變頻器功率模塊也滿足標準 IEC 61800-3 中規定的在第一環境(Category C2) 中使用的限值。PM330L 功率模塊符合在作為第二環境標準的 IEC 61800-3 對抗干擾性能的要求。在與進線電抗器組合使用時，進線濾波器還可以將功率模塊發射的傳導干擾限制在標準 IEC 61800-3 中定義的 Category C2 極限值范圍內。當與一個完全基于 EMC 設計導則的裝置結合使用時，
安裝地點的極限值將符合對第一環境的要求。
進線濾波器適用于接地系統（帶星形接地點的 TN 或 TT 系統）。

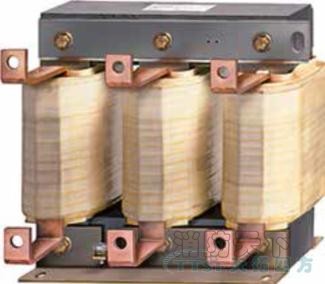

進線電抗器：





對于電網條件不是太好的場合，推薦選用進線電抗器，它既能抑制功率模塊產生的過高諧波電流 （從而防止過載），又能用于將諧波限制在允許值以內。諧波電流通過進線電抗器的電感和電源電纜的總電感來限制。如果電源輸入電感足夠大 （即 RSC 的值必須足夠小），則可將進線電抗器省去。RSC = 相對短路功率：電源連接點處的短路功率 Sk Line 與所連接變
頻器的基本視在功率 Sinv 之比（符合標準 IEC 60146-1-1）。

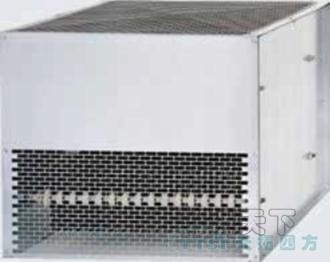

制動電阻：



直流回路中的過剩能量通過制動電阻來消耗。 制動單元可與制動電阻相連。制動電阻可以安裝在電氣柜或開關柜之外。據此，可以去除功率單元區產生的熱損，從而降低對空調級別的要求。制動電阻還配有一個溫度開關（常閉觸點）。當制動電阻的溫度超過更高溫度時就會做出響應，并可通過控制器來檢測確定是否動作。制動單元和制動電阻之間的更大允許電纜長度為 100 m。



輸出電抗器：



輸出電抗器可以減小電壓上升速度 (dv/dt) 和電流峰值，并且，使電機可以采用更長的電機連接電纜。高速開關 IGBT 的電壓上升速度非常快，因此，長電機電纜中的電容會隨著變頻器中的每一次開關操作極其快速地進行充放電。 從而使變頻器承受相當大的、額外的峰值電流。電纜電容的充放電電流在通過電抗器電感時將會降低，因此，輸出電抗器可以減小這類額外的峰值脈沖的幅值，從而減小電流峰值的幅值。

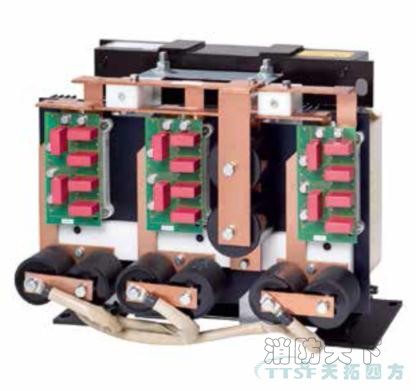

帶 VPL 的 dv/dt 濾波器：

dv/dt+VPL （電壓尖峰抑制器）濾波器可將電壓上升率 dv/dt 限制在小于 500 V / μs 的范圍內，同時將電壓尖峰抑制為以下值（符合標準 IEC/TS 60034-17: 2006 規定的限值曲線）：
Uline < 575 V 時，< 1000 V采用了帶 VPL 的dv/dt 濾波器后 ，變頻器就可以使用標準絕緣和無絕緣軸承的標準電機。
帶 VPL 的 dv/dt 濾波器可配用以下更大電機電纜長度：
? 屏蔽電纜：300 m（如 Protodur NYCWY）
? 非屏蔽電纜：450 m（如 Protodur NYY）
對于較短的電纜長度（100 m 屏蔽電纜， 150 m 非屏蔽電纜），可以參見帶有VPL 的緊湊型dv/dt 濾波器。
注：dv/dt 濾波器和變頻器功率模塊之間更大允許電纜長度為 5 m。

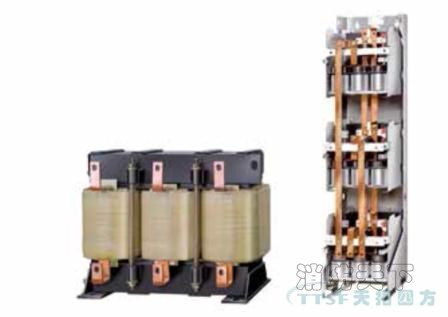

帶 VPL 的緊湊型 dv/dt 濾波器：

帶 VPL（電壓峰值限制器）的緊湊型 dv/dt 濾波器可將電壓上升率 dv/dt 限制為 <1600 V/μs ，將電壓尖峰抑制為以下值 （符合標準 IEC 60034-25: 2007 規定的限值曲線 A) 。
? Uline < 575 V 時，< 1150 V采用了緊湊型 dv/dt 濾波器和 VPL 后，變頻器就可以使用標準絕緣和無絕緣軸承的標準電機。帶 VPL 的緊湊型 dv/dt 濾波器可配用以下更大電機電纜長度：
? 屏蔽電纜：100 m（如 Protodur NYCWY）
? 非屏蔽電纜：150 m（如 Protodur NYY）
對于較長的電纜長度（大于 100 m 的屏蔽電纜，大于 150 m 的非屏蔽電纜）請參閱 dv/dt 濾波器和 VPL
注：
? dv/dt 濾波器和功率模塊之間的更大允許電纜長度為 5 m。
? 在 < 10 Hz 的輸出頻率下更長只允許運行 5 分鐘。
