產品詳情
功率模塊 PM230
功率部件的選擇取決于功率需求和具體應用。
? 集成 A 級濾波器的 PM230，防護等級 Schutzart IP55/UL Type12，0.37 kW ~ 90 kW
? 集成 B 級濾波器的 PM230，防護等級 Schutzart IP55/UL Type12，0.37 kW ~ 90 kW
該模塊采用了更先進的 IGBT 技術和脈寬調制功能，從而確保可靠而又靈活的電機運行。豐富的保護功能為功率模塊和電機提供了高度保護。
功率單元 PM230 只會產生很小的電源諧波失真和表觀功率損耗。除了具備能源方面的優勢外，該組件還有助于環境保護。
? 電源諧波顯著降低。
- 諧波和 THD（Total Harmo
nic Distortion，總諧波失真）低于 EN 61000-3-12 及 IEC 61000-3-12 標準中規定的限值。
- 不需要使用進線電抗器等附加組件，因此安裝體積更小，可節省空間。
? 有功功率的比例極高；相比同類產品，驅動功率相同時所需的電源電流更低。因此可采用尺寸規格更小的供電電纜。該組件支持帶接地中性點的對稱供電系統。功率模塊 PM230 不適合用于安全集成應用。
PM230，IP55：
? 外形尺寸從 FSA ~ FSF 的功率模塊 PM230 具備高達 IP55/UL Type12 的防護等級，且提供針對 C2 類安裝的集成 A 級進線濾波器的規格，以及針對 C1 類安裝的集成 B 級進線濾波器的規格。
PM230，IP20：
? 外形尺寸 FSA ~ FSF 尺寸的功率模塊 PM 230 可以提供 IP20/ULOpen Type 的防護等級，并提供內置 A 級濾波器或不帶內置濾波器的選型。
為了滿足 EMC C2 類（A 級進線濾波器）及 C1 類表 14（B 級進線濾波器，傳導干擾）的要求，變頻器和電機間的屏蔽電纜長度不得超過 25 m。

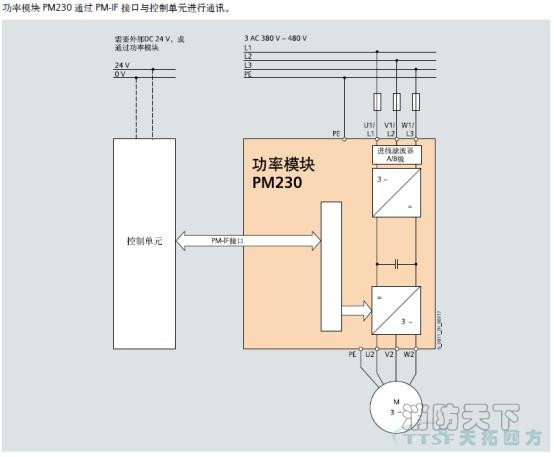

功率模塊 PM230 配備了以下連接和接口：
? PM-IF 接口，用于將功率模塊 PM230 連接至控制單元。功率單元 PM230 通過集成的電源組件向控制單元供電。
? 電機通過螺釘端子或螺栓連接
? 2 個 PE/保護接地線接口
點擊圖片查看原圖
