S7-200 CPU的技術指標
|
特性 |
CPU 221 |
CPU 222 |
CPU 224 |
CPU 224XP |
CPU 226 |
|
本機I/O
?數字量 ?模擬量 |
6入/4出 - |
8入/6出 - |
14入/10出 - |
14入/10出 2入/1出 |
24入/16出 - |
| 大擴展模塊數量 | 0個模塊 | 2個模塊 | 7個模塊 | 7個模塊 | 7個模塊 |
| 數據存儲區 | 2048字節 | 2048字節 | 8192字節 | 10240字節 | 10240字節 |
| 掉電保持時間 | 50小時 | 50小時 | 100小時 | 100小時 | 100小時 |
|
程序存儲器：
?可在運行模式下編輯 ?不可在運行模式下編輯 |
4096字節 4096字節 |
4096字節 4096字節 |
8192字節 12288字節 |
12288字節 16384字節 |
16384字節 24576字節 |
|
高速計數器
|
4路30KHz 2路20KHz |
4路30KHz 2路20KHz |
6路30KHz 4路20KHz |
4路30KHz
3路20KHz |
6路30KHz
4路20KHz |
|
脈沖輸出（DC） |
2路20KHz |
2路20KHz |
2路20KHz |
2路100 KHz |
2路20KHz |
|
模擬電位器 |
1 |
1 |
2 |
2 |
2 |
|
實時時鐘 |
配時鐘卡 |
配時鐘卡 |
內置 |
內置 |
內置 |
|
通訊口 |
1×RS-485 |
1×RS-485 |
1×RS-485 |
2×RS-485 |
2×RS-485 |
|
浮點數運算 |
有 |
有 |
有 |
有 |
有 |
| I/O映象區 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
| 布爾指令執行速度 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 |
| 外形尺寸（mm） | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 190×80×62 |
模擬量擴展模塊提供了模擬量輸入/輸出的功能，優點如下：
1、優秀適應性
可適用于復雜的控制場合
2、直接與傳感器和執行器相連，12位的分辨率和多種輸入/輸出范圍能夠不用外加放大器而與傳感器和執行器直接相連，例如EM231 RTD模塊可直接與PT100熱電阻相連
3、靈活性
當實際應用變化時，PLC可以相應地進行擴展，并可非常容易的調整用戶程序。
EM 253是一個用于簡單定位任務的功能模塊（1軸）?？梢詫⑺B接到步進電機和伺服電機，通過高頻脈沖輸入從Micro Stepper連接到高性能伺服驅動器。
EM 253定位模塊以與擴展模塊相同的方式進行安裝，通過一體化連接電纜連接到S7 - 200擴展總線。
連接之后，從CPU自動讀出配置數據
該模塊具有以下特點：
-用于來自過程信號的5位輸入
-驅動器直接激活用24脈沖輸出（向前/向后或者速度/方向）
-2控制輸出（DIS；CLR）。
-12個狀態LED
To the top of the page
SIWAREX MS是一種多用途稱重模塊，用于各種簡單稱重和力測量任務。在SIMATIC S7-200自動化系統中可以很容易安裝地緊湊型模塊?？梢栽赟IMATIC CPU中直接訪問實際重量的數據，無需任何額外接口。
1、使用65000件高分辨率和0.05％的準確度測量重量或者力
2、通過RS232接口，使用SIWATOOL MS PC程序簡便地調整規模支持更換模塊，無需更新規模調整
3、針對在Ex 2區使用，通過Ex接口為1區供電的本質安全測壓元件
To the top of the page
熱電偶模塊EM231是一個采用標準熱電偶和高精度溫度傳感器。在±80 mV范圍內也可能檢測到低電平模擬信號。熱電偶模塊EM231可以與CPU 222，224和226配套使用。
4個或者8個模擬輸入
不同的測量范圍：J，K，T，E，R，S和N型熱電偶；±80 mV的模擬信號采集檢查開放線路
冷連接點的補償
溫度刻度：可以將測得的溫度規定為°C或者°F。
To the top of the page
熱電阻模塊EM231是一個采用標準電阻溫度檢測器的高精度溫度傳感器。它們可以與CPU222，224和226配套使用。熱電阻模塊應安裝在低溫度波動的位置處，從而確保高的準確度和可重復性。
兩個或四個溫度檢測器用模擬輸入
全部電阻溫度檢測器必須為相同類型
在墻或者DIN導軌上直接安裝
編輯1987年，西門子公司開始了與中國建立合資廠的探索。1988年10月31日，西門子達成在中國建立第一家生產型企業的協議，生產數字公共電話交換系統(EWSD)。隨后，北京國際交換系統有限公司(BISC)于1990年11月宣告成立，以滿足中國不斷增長的公共電話系統的需求。通過引領潮流，我們可以完全釋放員工的能量和創造力。我們富于獨創，也欣賞這種素質的所有含義：獨創性、創造力、奇思妙想，等等。2001年8月，西門子成功生產了第一臺SOMATOM歡星CT機，這是全球結構緊湊、經濟有效的CT設備，由中國研發人員與位于德國和美國的西門子醫療系統集團研發中心合作開發。這臺在中國制造的先進CT機同時面向國內及國外市場。
西門子PLC模塊6ES7222-1HD22-0A0
西門子PLCS7-200,S7-300,S7-1500,S7-1200,S7-200SMART,S7-400系列模塊
西門子中國總代理200CN
概述

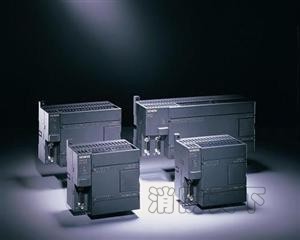

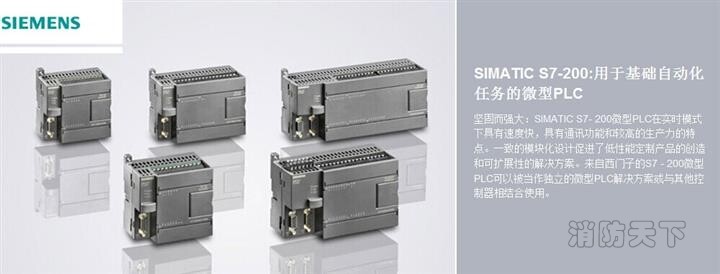

S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
西門子中國總代理300系列產品概述
功能強大，結構緊湊并且經濟
SIMATIC S7- 300通用控制器可以節省安裝空間并且具有模塊化設計的特點。
大量的模塊可根據手頭的任務被用于擴展集中系統或創建分散結構的系統，并促進備件成本效益的經濟性。憑借其令人印象深刻的創新系列，SIMATIC S7 -300通用控制器成為了一個可以有效節省用戶額外投資和維護成本的綜合系統。

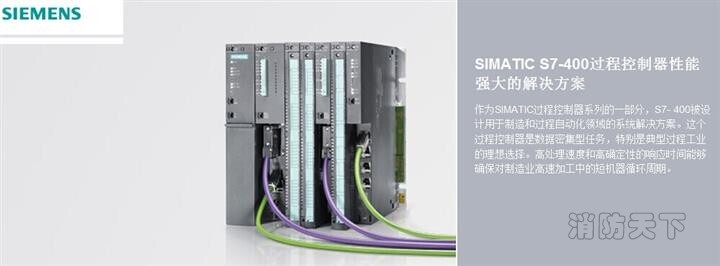

特別提示：SIMATIC S7-400H控制器已全面升級為V6版-5H PN/DP控制器！
高超的通訊能力和強大的集成接口使SIMATIC S7-400成為極適合諸如對整個系統進行協調的較大任務過程控制器的理想選擇。CPU的分級使得性能的可擴展成為可能。
同時，對外設I/ O能力的擴展幾乎是無限的。而且，程序控制器信號模塊可以在系統運行中（熱插拔）進行插入和刪除操作，很容易進行系統擴展或模塊更換。
S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝
S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。
在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。
要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。
在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。
S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。
1、DIN導軌安裝
|
|
|
2、背板安裝
S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。
| CPU系列號 |
產品圖片 |
描述 |
選型型號 |

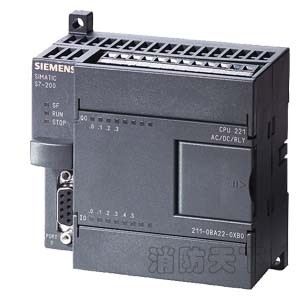

| CPU221 |
|
DC/DC/DC；6點輸入/4點輸出 | 6ES7 211-0AA23-0B0 |
| AC/DC/繼電器；6點輸入/4點輸出 | 6ES7 211-0BA23-0B0 | ||
| CPU222 |
|
DC/DC/DC；8點輸入/6點輸出 | 6ES7 212-1AB23-0B0 |
| AC/DC/繼電器；8點輸入/6點輸出 | 6ES7 212-1BB23-0B0 | ||

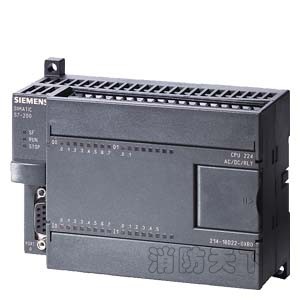

| CPU224 |
|
DC/DC/DC；14點輸入/10點輸出 | 6ES7 214-1AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出 | 6ES7 214-1BD23-0B0 | ||
| CPU224XP |  |
DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2BD23-0B0 | ||
| CPU226 |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AD23-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BD23-0B0 | ||
| CPU226XM |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AF22-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BF22-0B0 |
本機集成8輸入/6輸出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
本機集成14輸入/10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能?？赏耆m應于一些復雜的中小型控制系統。
,
