SIMATIC S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。

S7-200系列出色表現在以下幾個方面：

• 極高的可靠性

• 極豐富的指令集

• 易于掌握

• 便捷的操作

• 豐富的內置集成功能

• 實時特性

• 強勁的通訊能力

• 豐富的擴展模塊

S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。

S7-200系列PLC可提供5個不同的基本型號的8種CPU供您使用。

S7-200 CPU的技術指標



產品信息

本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系

西門子S7-200擴展模塊   西門子PLCS7-200模塊  西門子S7-200PLC模塊  西門子S7-200模塊  西門子PLC模塊  西門子PLC可編程控制器模塊



緊湊型 CPU 1214C 具有：

• 3 種設備類型，帶有不同的電源和控制電壓

• 集成的電源，可作為寬范圍交流或直流電源（85 至 264 V 交流或 24 V 直流）

• 集成的 24 V 編碼器/負載電流源：
  用于直接連接傳感器和編碼器。400 mA 的輸出電流也可用作負載電源

• 14 點集成 24 V 直流數字量輸入（漏電流/源電流（IEC 1 型漏電流））

• 10 點集成數字量輸出，24 V 直流或繼電器

• 2 點集成模擬量輸入，0 至 10 V

• 2 點脈沖輸出 (PTO)，頻率高達 100 kHz

• 脈沖寬度調制輸出 (PWM)，頻率高達 100 kHz

• 集成以太網接口（TCP/IP native、ISO-on-TCP）

• 6 個快速計數器（3 個大頻率為 100 kHz；3 個大頻率為 30 kHz），帶有可參數化的使能和復位輸入，可以同時用作帶有 2 點單獨輸入的加減計數器，或用于連接增量型編碼器

•

• 通過附加通訊接口擴展，例如，RS485 或 RS232

• 通過信號板使用模擬或數字信號直接在 CPU 上擴展（保持 CPU 安裝尺寸）

• 通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展

• 可選存儲器擴展（SIMATIC 存儲卡）

• PID 控制器，具有自動調諧功能

• 集成實時時鐘

• 中斷輸入：
  對過程信號的上升沿或下降沿作出極為快速的響應

• 所有模塊上均為可拆卸的端子

• （可選）：
  用于集成輸入和測試用戶程序

• 豐富的指令集:
  運算種類眾多，便于編程：


  • 基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）

  • 集成通信命令（例如，USS 協議、Modbus RTU、S7 通信“T-Send/T-Receive”（T 發送/T 接收）或自由端口模式 (Freeport)）

  • 使用簡便的功能，如脈沖寬度調制、脈沖序列功能、運算功能、浮點運算功能、PID 閉環控制、跳轉功能、環路功能和代碼轉換

  •



    2適用范圍

    ----S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的             自動化控制。應用領域極為廣泛， 覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。 如：                  沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
    ---- S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。

    3CPU單元設計

    集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。
    不同的設備類型。
    CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
    本機數字量輸入/輸出點。
    CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
    本機模擬量輸入/輸出點。
    CPU 224XP具有2個輸入點，1個輸出點。
    中斷輸入。
    允許以極快的速度對過程信號的上升沿作出響應。
    高速計數器。
    CPU 221/222
    4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。
    CPU224/224XP/226。
    6個高速計數器（30KHz），具有CPU221/222相同的功能。
    CPU 222/224/224XP/226。
    可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。

    4模擬電位器

    CPU221/222 1個。
    CPU224/224XP/226 2個。
    CPU221/222/224/224XP/226還具有。

    脈沖輸出

    2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。

    實時時鐘

    例如為信息加注時間標記，記錄機器運行時間或對過程進行時間控制。
    EEPROM存儲器模塊（選件）
    可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。

    電池模塊

    用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。

    編程：CPU 221/222/224/224XP/226

    STEP 7-Micro/WIN32 V3.1編程軟件可以對所有的CPU 221/222/224/224XP/226功能進行編程。同時也可以使用STEP 7-Micro/WIN16 V2.1軟件包，但是它只支持對S7-21x同樣具有的功能進行編程。
    STEP 7-Micro/DOS不能對CPU 221/222/224/224XP/226編程。如果使用PG/PC的串口編程，則需要使用PC/PPI電纜。
    如果使用STEP 7-Micro/WIN32 V3.1編程軟件，則也可以通過SIMATIC CP 5511或CP 5611編程。在這種情況下，通訊速率可高達187.5kbit/s。
    可以利用PC/PPI 電纜和自由口通訊功能把 S7-200 CPU 連接到許多和RS-232標準兼容的設備。

    有兩種不同型號的 PC/PPI 電纜

    帶有RS-232口的隔離型 PC/PPI 電纜，用5個DIP開關設置波特率和其它配置項 （見下圖）。
    帶有RS-232口的非隔離型 PC/PPI 電纜，用4個DIP開關設置波特率。 有關非隔離型PC/PPI電纜的技術規范，請參閱S7-200 可編程控制器系統手冊。
    當 數據從RS-232傳送到RS-485口時，PC/PPI  電纜是發送模式。當數據從RS-485傳送到RS-232口時，PC/PPI 電纜是接收模 式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時， 電                  纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。

    5各型號的優點

    CPU 221
    本 機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的                30kHz高 速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適                  合于小點數控制的微型控制器。
    CPU 222
    本機集成8輸入/6輸 出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的               30kHz高速計數器，2路獨立 的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適                  合于小點數控制的微型控制器。
    CPU 224
    本機集成14輸入 /10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35 路模擬量I/O     點。13K字節程序和數據存 儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程    口，具有PPI通訊協 議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
    CPU 224XP
    本 機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，             大擴展值至 168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸 出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，   自 整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

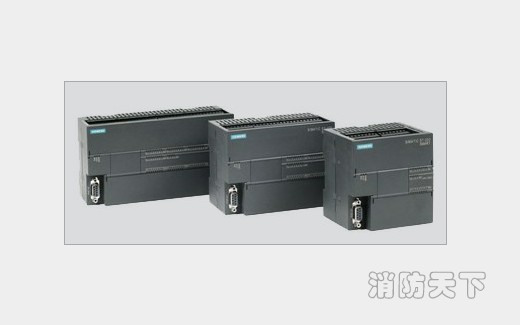

    各類型號的CPU(6張)

    CPU 226
    本 機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O  點或35路模擬量I/O   點。13K字 節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程 口，具有 PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強 的                  模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。
