電纜系統

在工業環境中安裝電纜必須符合相關的嚴格要求。通過 FastConnect，西門子提供了滿足所有這些要求的系統：可在現場組裝，快速、方便而不會出錯。FastConnect 是一種仔細設計的快速組裝系統，包括電纜、連接器和組裝工具。該系統可用于工業以太網/PROFINET 和 PROFIBUS 以及 RJ45、M12 或 Sub-D/RS-485。同時，該系統也可用于光纜。適用于大長度為 3 km 的 BFOC 和 SC-Duplex。

為滿足工業要求而進行調整的以太網：工業以太網

西門子的 SIMATIC NET 基于工業以太網，包含實現高效工業網絡和總線系統所需的一切：用于在惡劣的工業條件下可靠的功能強大和面向未來的網絡組件、用于在現場進行快速電纜組裝的電纜系統、用于針對系統故障提供保護的高速冗余配置、以及用于連續監視網絡組件的報警系統。

工業以太網交換機和介質轉換器

交換機是有源網絡組件，可將數據分配到特定接收設備，如網絡站。SCALANCE X 產品系列由相互依賴的產品線組成，可針對相應自動化任務進行定制。交換機也為千兆以太網提供了各種接口（光纖（玻璃/POF/PCF）或電氣），支持大量 IT 標準，如 VLAN 和 I高標準。還提供了帶有集成式 ERTEC 400 的各種型號，可通過具有 IRT 功能的 PROFINET 進行通信。這些交換機支持通過 PROFINET IO 集成到 STEP 7（X-200 及更高）中。

工業安全性

SIMATIC NET 提供的安全機制可消除與在生產區域中以及公司內的其它敏感區域中使用集成以太網結構和 Internet 技術相關的風險。 SCALANCE S 安全模塊和軟件安全客戶端是西門子針對工業安全提供的軟件組件。

SIMATIC S7 的通信處理器

我們的通信處理器可降低 PLC 的 CPU 的通信負荷，并可進行其它連接。這些通信處理器可促進與工業以太網的適當集成，并提供與自動化級和 IT 環境的可靠連接。

PROFINET：滿足每種要求的標準

PROFINET 基于成熟的 IT 標準，支持 TCP/IP 而無任何限制，適用于公司范圍內所有級別的數據傳輸。用戶也可以通過集成診斷功能和故障安全通信來獲得高工廠可用性，通過模塊化的機器設計獲得大靈活性，并實現快速數據傳輸和無線 LAN 應用以顯著提高性能。

西門子提供了 PROFINET 產品系列：變頻器系統、控制器、分布式 I/O、運動控制系統、計算機數控、人機界面系統、網絡組件、工業 PC、生產傳感器、軟件、工具和技術組件。

PROFIBUS：優秀的現場總線

PROFIBUS 在全球范圍內安裝的節點數超過 2500 萬個，已成為優秀的現場總線。PROFIBUS 可按照結構單元原理根據不同應用的要求進行調整。該現場總線已在全球范圍得到證明，可在生產過程的所有步驟中以及跨所有過程步驟使用。集成 PROFIBUS 解決方案有助于顯著降低投資、運行和維護成本，并明顯提高工廠可用性和生產效率。

用于 PROFIBUS 的 SIMATIC NET 產品系列包括用于 SIMATIC S7 和編程器/PC 的網絡組件和系統接口。

工業無線通信

在工業領域，無線通信為實現極為靈活和高效的自動化解決方案提供了眾多新的機會。不管是 GSM/GPRS、IWLAN 還是 WirelessHART – 西門子為工業無線通信提供的產品均十分可靠、堅固和安全。各種組件可在室內以及室外的惡劣條件下使用。

說明

適用于工廠車間（具有可實現快速安裝的特殊結構）內的結構化布線。 提供用于構建工業以太網的不同類型安裝用線纜（4 芯），從而可以采用不同的方法進行安裝。

• 用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
• 雙層屏蔽，抗干擾性能好
• 阻燃總線連接電纜（不含鹵素）。
• 由于電纜上印有以米表示的長度標記，因此易于確定長度
• UL 認證

• 由于特殊的總線電纜，有很廣的應用范圍。
• 由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。
• 采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
• 產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

UL 認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當?shù)恼J(rèn)證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。

Ex認證

用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）

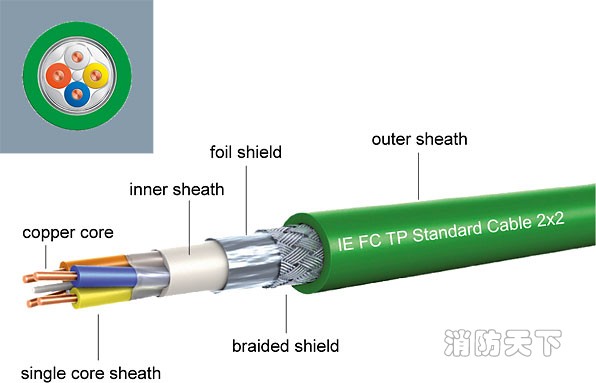

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因?yàn)殡p屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

• PROFIBUS FC 標準電纜GP:
  標準總線電纜專門為快速安裝而設計的
• PROFIBUS FC 標準電纜 IS GP：
  具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
• PROFIBUS FC 快速連接高強度電纜：
  專門設計用于腐蝕環境和苛刻機械負荷條件
• PROFIBUS FC 食用電纜：
  該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
• PROFIBUS FC 接地電纜：
  專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
• PROFIBUS FC軟電纜
  柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
• PROFIBUS FC 拖纜:
  專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
• PROFIBUS FC FRNC 電纜：
  雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

• PROFIBUS 彩色電纜:
  軟總線電纜（成束線），用于花彩線。
  用于圓電纜，推薦用于電纜運輸車模式
• PROFIBUS 扭轉電纜
  高度靈活用總線電纜：
  用于移動機器部件的拖纜（絞線）
  （在長 1 m電纜上能至少扭轉 500 萬次，± 180o)?
• PROFIBUS 混合電纜 GP:
  適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線
• SIENOPYR FR 船用電纜
  無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售
