- 8 芯 FastConnect 安裝電纜，用于對具有千兆能力的系統進行布線（AWG 22 和 AWG 24 型）。
- 使用 FC 剝線工具剝線方便；一次就可剝?nèi)ル娎|外包層和編織的屏蔽層
- 使用絕緣刺破技術連接到 IE FC RJ45 模塊化插座 (AWG 22) 或 IE FC RJ45 插頭 4x2 (AWG 24)
- 符合 ISO/IEC11801 和 EN50173 國際電纜 6 類布線標準（Cat6）。
- UL 認證
- 由于電纜上印有以米表示的長度標記，因此易于確定長度
Benefits
- 可使用 FastConnect 電纜 4 x 2 在 IE FC RJ 45 模塊化插座， IE FC RJ45 插頭 4 x 2 或 FC M12 插頭 PRO 4x2（X 編碼）上進行方便的組裝，從而節省時間
- 具有千兆能力，可簡單和無差錯地構造 8 芯布線系統
- 由于采用 8 芯電纜，您可以針對快速以太網實施兩個工業以太網連接（通過 IE FC RJ 45 模塊化插座）或一個千兆以太網
- 采用可靠的接地設計，網絡抗噪聲干擾
Area of application
SIMATIC NET 8 芯電纜布線系統，以太網傳輸速率可達 10/100/1000Mbit/s。由此可實現從 4 芯工業以太網布線系統到 8 芯千兆網絡布線系統的轉換。
為了構建長達 100 m 的工業以太網網絡（8 芯），必須將 IE FC TP 標準電纜 GP 4x2 (AWG 22) 與 IE FC 模塊化插座和雙絞線結合使用。
IE FC TP 標準電纜 4x2 (AWG 22)
為了構建長達 100 m 的工業以太網網絡（8 芯），必須將 IE FC TP 標準電纜 GP 4x2 (AWG 22) 與 IE FC 模塊化插座和雙絞線結合使用。
IE FC TP 電纜 4x2 (AWG24)
為了不使用插接技術而進行直接連接，可使用 IE FC RJ45 插頭 4x2 和長達 90 m 的 IE FC TP 電纜 4x2 (AWG24)。
IE TP 鐵路電纜 4x2 (AWG24)
用于構建工業以太網網絡（8 芯），在鐵路應用中長 100 m（電纜經認證用于鐵路應用）
注意：
有關網絡配置的詳細信息，請參見 TP 及光纖網絡手冊。
UL 認證
IE FC TP 電纜 GP 4x2（AWG 22 和 AWG 24）已通過相關 UL/ETL 認證，可根據 NEC（美國國家電氣規范）Article 800/725 的要求在電纜束或電纜架中敷設。
Design
![]()

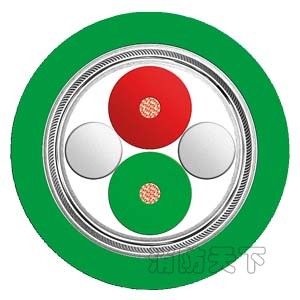

FastConnect (FC) 工業以太網電纜 IE FC Cable 4 x 2（AWG22 和 AWG24）為徑向?qū)ΨQ結構設計，因此可使用 IE FC 剝線工具。隨后，通過絕緣刺破觸點來快速、方便地連接 IE FC RJ45 模塊化插座和 IE FC RJ45 插頭 4x2，無需使用專用工具。
電纜類型
- IE FC 標準電纜 GP 4 x 2 (AWG22)：
實芯線標準總線電纜，專門針對在 IE FC RJ45 模塊化插座上的快速安裝而設計；
具有相應的 UL 認證（通用目的），可采用電纜束和電纜架進行布線，符合 NEC (美國國家電工法規) Article 800/725 的技術規范
- IE FC 標準電纜 GP 4 x 2 (AWG24)：
實芯線標準總線電纜，專門針對在 IE FC RJ45 Plug 4 x 2 上的快速安裝而設計；
具有相應的 UL 認證（通用目的），可采用電纜束和電纜架進行布線，符合 NEC (美國國家電工法規) Article 800/725 的技術規范
- IE FC 軟電纜 GP 4 x 2 (AWG24/7)：
適用于偶然性移動的軟芯線總線電纜，專門針對在 IE FC RJ45 Plug 4 x 2 上的快速安裝而設計；
具有相應的 UL 認證（通用目的），可采用電纜束和電纜架進行布線，符合 NEC (美國國家電工法規) Article 800/725 的技術規范
- IE 列車電纜 GP 4 x 2 (AWG24/7)：
用于列車上布纜的軟芯線總線電纜（鐵路應用），帶相關認證，只能采用 IE FC M12 Plug PRO 4x2 (x-編碼) 進行連接
Integration
![]()
使用 IE FC RJ45 模擬化引出插座 100Mbit/s 和 1000Mbit/s 的系統配置專業銷售西門子S7-200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、3RW系列軟啟動器(3RW30/3RW40/3RW44/3RW31)、3RK系列電機啟動器、數控系統、變頻器(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G150)、人機界面、觸摸屏、伺服、電機、西門子通訊電纜、現場總線、DP接頭、工控機，西門子低壓電器，儀器儀表等，并可提供西門子維修服務，公司立足上海，輻射全國。始終秉承“誠信、高效、共贏、創新”之理念服務全國，累積并贏得了廣大忠實客戶的信任與良好的行業口碑。公司依托強有競爭力的產品價格，過硬的質量，快捷的貨期以及全方位的售前咨詢、售后服務，持續為廣大客戶提供優質的產品和服務，廣泛服務于石油，化工行業、水利行業、冶金行業、設備制造、煙草機械、包裝機械、機床制造、汽車、船舶、紡織等眾多行業。歡迎來電垂詢。
西門子DP通訊電纜 產品簡介：

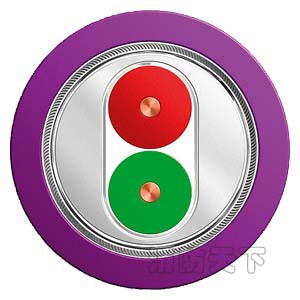

屏蔽的雙絞電纜，圓形截面。
所有 PROFIBUS 總線電纜的特點：
因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
印有以米表示的標記。
電纜類型。
全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。
PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的；
PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統；
PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件；
PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜；
PROFIBUS FC軟電纜；
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動；
PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）；
PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）；
不采用快速連接技術的總線電纜（取決于結構類型）；
PROFIBUS 彩色電纜:
軟總線電纜（成束線），用于花彩線。
用于圓電纜，推薦用于電纜運輸車模式；
PROFIBUS 扭轉電纜；
高度靈活用總線電纜：
用于移動機器部件的拖纜（絞線）
（在長 1 m電纜上能至少扭轉 500 萬次，± 180o)?；
PROFIBUS 混合電纜 GP:
適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線；
SIENOPYR FR 船用電纜；
無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售。
