一、S7－200 PLC結構

S7-200 CPU將一個微處理器、一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC， 在下載了程序之后，S7-200將保留所需的邏輯，用于監控應用程序中的輸入輸出設備。

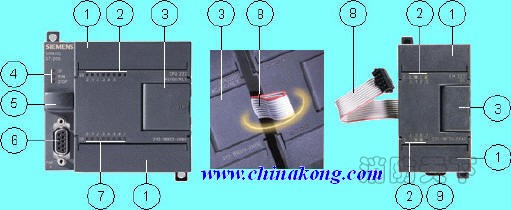

①I/O接線端子排；

②輸出 LED指示；

③前蓋：模式選擇開關（RUN/STOP）；模擬電位器；擴展端口（適用大部分CPU）

④狀態LED：系統錯誤/診斷（SF/DIAG）；RUN（運行）；STOP（停止）

⑤可選卡插槽：存儲卡；時鐘卡；電池卡

⑥通訊口

⑦輸入 LED指示

⑧擴展電纜

⑨用于裝上標準（DIN）導軌的夾片

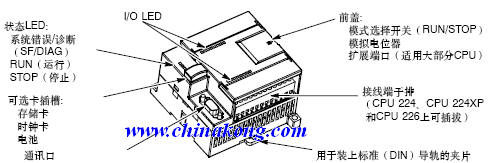

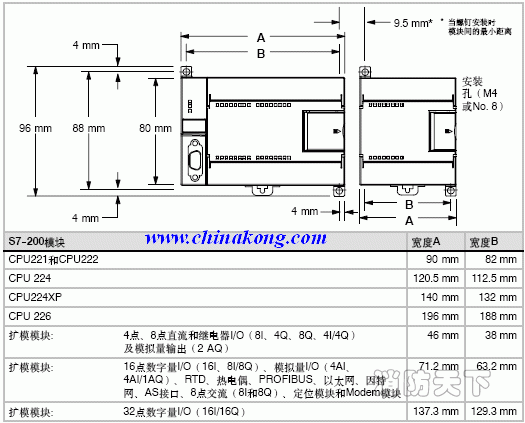

S7-200 CPU結構圖
