 因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為可以選擇]的串行接口。 因為RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。
3. 采用RS485接口時，傳輸電纜的長度如何考慮？
   在使用RS485接口時，對于特定的傳輸線經，從發生器到負載其數據信號傳輸所允許的大電纜長度是數據信號速率的函數，這個 長度數據主要是受信號失真及噪聲等影響所限制。下圖所示的大電纜長度與信號速率的關系曲線是使用24AWG銅芯雙絞電話電纜（線 徑為0.51mm），線間旁路電容為52.5PF/M，終端負載電阻為100歐 時所得出。（曲線引自GB11014-89附錄A）。由圖中可知，當數據信 號速率降低到90Kbit/S以下時，假定大允許的信號損失為6dBV時， 則電纜長度被限制在1200M。實際上，圖中的曲線是很保守的，在實 用時是完全可以取得比它大的電纜長度。 當使用不同線徑的電纜


結構特性

導體： 24AWG (7×32AWG) 鍍錫銅絲絞合導體
絕緣： 聚乙烯
屏蔽： 鋁塑復合帶 (厚度60μm，其中鋁層厚度≥10μm) 縱包＋90％鍍錫銅絲編織
排流線： 24AWG (7×32AWG) 鍍錫銅絲絞合導體
外護套： 灰色聚氯乙烯
標識： Gritty 1002.XX RS 485 Cable GTSP########## ****M

電氣性能

標稱特性阻抗： 120Ω
1kHz時的標稱電容 (導體-導體)： 42nF/km
1kHz時的標稱電容 (導體-導體&屏蔽) ： 75.5nF/km
20℃時導體的直流電阻： ≤90.9Ω/km
標稱傳播速度： 66%
標稱延遲時間： 5.25ns/m
1MHz時的標稱衰減： 19.7dB/km
大工作電壓： 300V
推薦大工作電流： 2.1A (@25℃)

機械性能

小彎曲半徑： 12倍電纜直徑 (安裝時)
工作溫度： -20℃～+70℃

訂貨信息

產品型號     產品編號     對數     電纜外徑
（mm）     屏蔽的標稱直流電阻
（@20℃）（Ω/km）     允許大拉力
（N）     單位重量
(kg/km)     標準包裝長度
（m/reel）     公差
(/reel)
1002     1002.02     1     5.9     11.15     321     53.6     500,1000     ±10%
1002     1002.04     2     8.5     7.22     387     92.3     500,1000     ±10%

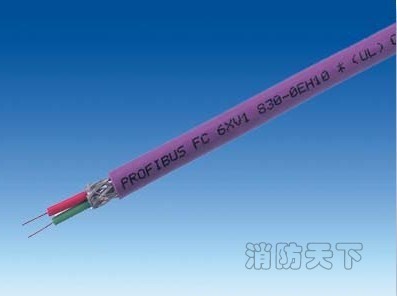

6XV1830-OEH10西門子電纜

6XV1830-OEH10西門子電纜

典型的串行通訊標準是RS232和RS485.它們定義了電壓,阻抗等.但不對軟件協議給予定義
區別于RS232, RS485的特性包括：
1. RS-485的電氣特性：邏輯“1"以兩線間的電壓差為+（2—6） V表示；邏輯“0"以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS
-232-C降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL 電路連接。
2. RS-485的數據高傳輸速率為10Mbps
3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。
4. RS-485接口的大傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而
RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。
因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為可以選擇]的串行接口。因為RS485接口組成的半雙工網絡
，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔）
，與鍵盤連接的鍵盤接口RS485采用DB-9（針）。
RS485編程
串口協議只是定義了傳輸?shù)碾妷海杩沟龋幊谭绞胶推胀ǖ拇诰幊桃粯樱。。?br /> 是一種通信方式選擇的協議
是半雙工通信
具體的來說 就是通信的雙方
都可以接收、發送數據
但是在同一時刻只能發送或接收數據
rs485
   由于RS-232-C接口標準出現較早，難免有不足之處，主要有以下四點：
（1） 接口的信號電平值較高，易損壞接口電路的芯片，又因為與TTL 電平不兼容故需使用電平轉換電路方能與TTL電路連接。
（2） 傳輸速率較低，在異步傳輸時，波特率為20Kbps。
（3） 接口使用一根信號線和一根信號返回線而構成共地的傳輸形式， 這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
（4） 傳輸距離有限，大傳輸距離標準值為50英尺，實際上也只能 用在50米左右。
針對RS-232-C的不足，于是就不斷出現了一些新的接口標準，RS-485就是其中之一，它具有以下特點：
1. RS-485的電氣特性：邏輯“1"以兩線間的電壓差為+（2—6） V表示；邏輯“0"以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL 電路連接。
2. RS-485的數據高傳輸速率為10Mbps
3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。
4. RS-485接口的大傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232-C接口在總線上只允許連接1個收發器， 即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

安裝說明
快速連接 ：可用 FastConnect 剝線工具剝?nèi)ビ糜?PROFIBUS-PA 的 FC過程電纜的外皮和屏蔽層，使其達到精確長度。
使用FastConnect剝線工具和SpliTConnect分接頭能簡化現場設備的連接，例如連接到PROFIBUS-PA總線系統。
電纜布線 ：在貯存、運輸和電纜敷設過程中，兩端需用收縮帽密封兩端。符合允許的彎曲半徑和張力負載！
適用范圍：應用于西門子工業現場總線profibusPA過程自動化系統。
  適合室內室外線槽或者套管固定安裝。
6XV1830-5FH10
    SIEMENS SIMATIC NET PROFIBUS FC GP 6XV1830-5FH10*20AWG(SHI ELDED)(UL)E119100 CMG
    75℃ OP PLTC or AWM 20201 600W FT4 SUN RES
    SIMATIC NET ,PB FC PROCESS CABLEBUS CABLE FOR IEC 61158-2
    BLACK SHEATH FOR NON-EX APPL.
    2-WIRE,SHIELDEN,SOLD BY METER
    MAX .CONSIGNMENT:1000M
    MIN .ORDERING QUANTITY:20M
    6XV1830-3EH10
    SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜
    大加速度:4 m/s2, 至少 3 百萬次彎曲次數
    彎曲半徑： 約 120mm，雙芯屏蔽線.
    按米銷售，大長度: 8000m, 小訂購量: 20 m
    (原6XV1830-3BH10已升級為6XV1830-3EH10)

工業以太網總線電纜         綠色4芯工業以太網電纜6XV1840-2AH10
6XV1840-2AH10  SIEMENS4芯屏蔽西門子以太網總線電纜
產品詳細信息：使用fc電纜2 x 2可快速、簡便地連接到工業以太網 fc rj45 引出插座（10/100 mbit/s）
  或工業以太網fc rj45 180/90°接頭上，節省時間，專用總線電纜，應用靈活，雙層屏蔽電纜和一致的接
  地方案，網絡的抗干擾能力強，不含硅。
應用范圍： 用于工廠車間中的結構化布線，專用于快速裝配，特別適用于汽車行業（如噴漆生產線）
技術說明： 電纜規格cat 5e特征阻抗，1-100 mhz時100 Ω ± 15 Ω絕緣電阻 500 mΩ km芯線絕緣pe 1.5
  mm工作溫度-40 oc 到+70 oc運輸/貯存溫度-40 oc 到 +70 oc允許張力≤ 150 n阻燃性能，符合標準ul 1685
 （csa ft 4）認證ul 和 ccc

西門子PROFIBUS總線通訊電纜，西門子通訊電纜，西門子總線電纜，西門子現場總線，西門子電纜代理商

西門子紫色電纜，西門子機組通訊電纜，西門子PROFIBUS通訊電纜，西門子DP總線，西門子拖纜，西門子DP電纜，西門子屏蔽電纜，現貨供應，品質保證，德國原裝進口，價格優勢。

6XV1 830-0EH10 6XV1 830-3EH10
