西門子DP通訊接頭

Design

工業總線系統

SIMATIC NET 培養集成完整解決方案所需的所有部件，并支持下列總線系統：

工業以太網（IEEE 802.3 和 802.11 WLAN）– 區域網絡連接的國際標準是占有 90% 以上市場份額的局域網環境中的首要網絡標準。通過工業以太網，可在分布很廣的區域內構建功能強大的通訊網絡。

國際標準 PROFINET (IEC 61158/61784) 使用了工業以太網，可實現直至現場級的實時通訊，也可將企業級集成進來。由于全面利用了現有 IT 標準，PROFINET 還在工業以太網上實現同步運動控制應用、高效跨廠商工程組態和機器與設備的高可用性。PROFINET 支持分布式自動化和控制器之間的通訊，可實現故障安全應用。

PROFIBUS (IEC 61158/61784) – ?優秀的布線系統國際標準。?μ????￡它是僅有的一種可用于在生產應用和過程應用中進行通訊的現場總線。

AS-Interface (IEC 62026-2/EN 50295) – 可替代電纜束的國際標準連接技術，可通過兩線制總線非常經濟地將傳感器和執行器連接在一起。

IO 鏈路 –
用于智能化連接現場級到 MES 級的傳感器和執行器的標準。

全球標準 KNX/EIB （EN 50090、ANSI EIA 776）是實現樓宇自動化的礎。

網絡轉換通過控制器或鏈路實現?？梢詮墓S的任何位置執行組態和診斷。

一、概述： 二、詳細說明：

插頭與終端電阻在Profibus通訊中有著非常重要的作用，它們使用起來非常簡單，沒有很多復雜的設置；但是正是由于使用簡單，使得很多工程師在使用當中忽略了一些細節，導致很多通訊問題。

1 Profibus插頭的結構與簡單用法

圖1Profibus插頭結構

這是常見的Profibus插頭，如果我們有A、B兩個站點要做Profibus通訊，應該如何連接插頭呢？因為總線上只有兩個站，顯然終端電阻都要打到ON位置。那么插頭上的接線是否要一進一出呢。

圖2 兩個DP站點的連接

正確的做法是兩個插頭都連接進線端。因為終端電阻與插頭的出線端是2選1的。終端電阻打ON，進線端連接終端電阻，斷開與出線端的連接；終端電阻打OFF，進線端斷開與終端電阻的連接，連接出線端。

2常見的Profibus總線連接

圖3 主站在總線一端點

圖3所示的是一般的Profibus總線連接方法，主站位于總線的一端，終端電阻打ON。
然后依次連接后面的站點，中間的站點終端電阻打OFF，后面的站點終端電阻打ON。

圖4 主站在總線中間

有時候由于現場設備分布的原因，主站也可以安裝在Profibus總線的中間，具體做法如圖4所示。

終端電阻打ON的設備不能斷電，如圖5所示Profibus插頭上除了220歐的終端電阻以外還有兩個390歐的偏置電阻，并且偏置電阻上必須連接電源。

圖5 終端電阻和偏置電阻

如果終端設備需要經常斷電維護，或者終端設備只有接線端子而沒有9針D型插座，就需要使用有源終端模塊作為Profibus總線的終端(6ES7 972-0DA00-0AA0)。

圖6 Profibus有源終端模塊

如果Profibus電纜不夠長，需要兩根電纜接起來，不能簡單的把兩根銅芯擰起來，因為這樣會破壞電纜的特征阻抗，可能會導致通訊問題。好使用圖7中的接頭來連接兩根需要接起來的電纜。

圖7 Profibus連接接頭

3 RS485中繼器的終端電阻使用方法
Profibus通訊電纜的大長度取決于通訊的波特率，如果電纜超過了所能通訊的大長度，就需要使用RS485中繼器來延長通訊距離。

技術數據

西門子股份公司是全球電子電氣工程領域的優秀企業，創立于1847年，主要業務集中在工業、能源、醫療、基礎設施與城市四大業務領域。西門子早在中國開展經營活動可以追溯到1872年，當時西門子公司向中國出口了第一臺指針式電報機。140多年來，西門子以其創新的技術、卓越的解決方案和產品堅持不懈地對中國的發展提供全面支持，并以出眾的品質和令人信賴的可靠性、優秀的技術成就、不懈的創新追求，確立了在中國市場的優秀地位

網絡連接方式

當多個S7-200 PLC與一個或多個TD200/TD200C連接時，采用網絡連接。

• 需要對TD200/TD200C的網絡地址進行配置，地址不能沖突。

• 網絡連接方式時，TD200/TD200C的供電必須由外部供電。

• 采用網絡連接器和用于Profibus網絡電纜連接。

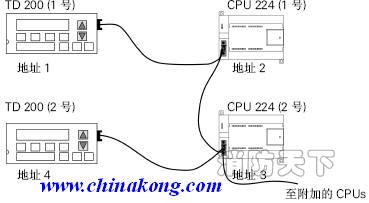

網絡連接典型配置

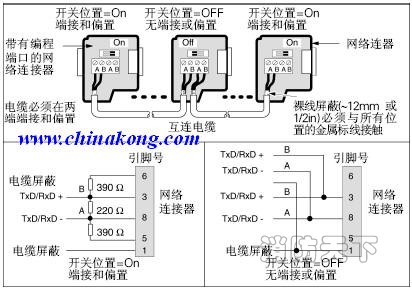

網絡連接器和網絡電纜的連接


用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜

安裝方便

FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間

集成端接電阻 (6ES7 972-0BA30-0A0 中不具有)

通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點
     安全可靠

總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻

帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

性能優秀

有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。

PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）
