上海非俗工控自動化設備有限公司是中國西門子的合作伙伴，公司主要從事工業自動化產品的集成,銷售各維修。

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

必須在 PROFIBUS 網段的兩端進行這種連接。

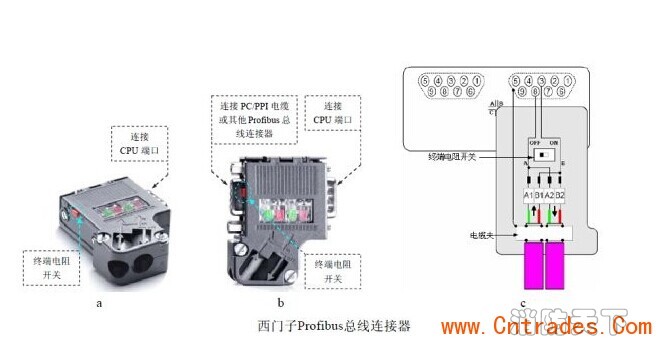

1、接頭跟電纜的接法

PROFIBUS電纜很簡單的，就只有兩根線在里面，一根紅的一根綠的，然后外面有屏蔽層。接線的時候，要把屏蔽層接好，不能和里面的電線接觸到。要分清楚進去的和出去的線分別是哪個，假如是一串的，就是一根總線下去，中間不斷地接入分站，這個是很常用的方法。在總線的兩頭的兩個接頭，線都要接在進去的那個孔里，不能是出的那個孔，然后這兩個兩頭的接頭，要把它們的開關置為ON狀態，這時候就只有進去的那個接線是通的，而出去的那個接線是斷的。其余中間的接頭，都置為OFF，它們的進出兩個接線都是通的（記憶方法：ON表示接入終端電阻，所以兩端的接頭撥至ON；OFF表示斷開終端電阻，所以中間的接頭要撥至OFF）。

2、電纜的測量

接好了線以后呢，還要用萬用表量一量，看這個線是不是通的。假如你這根線上只有一個接頭，你量它的收發兩個針上面的電阻值，如果是220歐姆，那么就是對的，假如你這根線已經做好了，連了一串的接口，你就要從一端開始逐個檢查了。第一個單獨接線的接口，是ON狀態，然后你把鄰近的第一個接口的開關也置為ON，那么這個接口以后的部分就斷了。現在測邊上，就是單線接的那個接口，之后的測量也一直都是測這個接口，測它的收發兩個針，和剛才一樣，假如電阻是110歐姆（被并聯了），那么這段線路就是通的，然后把中間剛才那個改動為ON的接口改回到OFF，然后是下一個接口改為ON…….就這么測下去，如果哪個的電阻不是110歐姆了，就是那一段的線路出問題了。

Overview

• 用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜
• 安裝方便
• FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間
• 集成端接電阻 (6ES7 972-0BA30-0A0 中不具有)
• 通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點

Area of application

用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。

Design

提供有各種類型的總線連接器，可優化用于連接的設備：

• 總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻
• 帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

• 有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。
• PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。

Functions

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

必須在 PROFIBUS 網段的兩端進行這種連接。

運行模式 西門子DP通訊插頭6ES7 972-0BA12-0A0 西門子DP通訊插頭6ES7 972-0BA12-0A0 西門子DP通訊插頭6ES7 972-0BA12-0A0 。一般來說可以從三個角度對可編程序控制器進行分類。其一是從可編程序控制器的控制規模大小去分類，其二是從可編程序控制器的性能高低去分類，其三是從可編程序控制器的結構特點去分類。 （2） 對柜中給主機供電的電源每月重新測量工作電壓； 機床制造， 可參數賦值的診斷報文： 西門子DP通訊插頭6ES7 972-0BA12-0A0 S7-200系列PLC中可提供4種不同的基本型號的8種CPU供選擇使用. 控制點數不符合需要時，可再接擴展單元。整體式結構的特點是非常緊湊、體積小、成本低、安裝方便。 5.2 用戶程序執行 總線連接器
90°無編程口  6ES7972-0BA12-0A0 總線接頭
90°帶編程口  6ES7972-0BB12-0A0 總線接頭
35°無編程口  6ES7972-0BA41-0A0 總線接頭
35°帶編程口  6ES7972-0BB41-0A0 總線接頭
90°無編程口  6ES7972-0BA50-0A0 總線接頭
90°帶編程口  6ES7972-0BB50-0A0 總線接頭
總線接頭      6ES7972-0BA52-0A0
總線接頭      6ES7972-0BB52-0A0
總線接頭      6GK1500-0FC00
總線接頭      6GK1500-0EA02

CPU 一般信息 西門子DP通訊插頭6ES7 972-0BA12-0A0 西門子DP通訊插頭6ES7 972-0BA12-0A0 西門子DP通訊插頭6ES7 972-0BA12-0A0 高電磁干擾 運行模式 SIMATIC S7-300 的應用領域包括： 　　1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200 西門子DP通訊插頭6ES7 972-0BA12-0A0 機床制造， 機床制造， 機床制造， 6ES7972-0BA41-0A0  PROFIBUS 總線連接器 不帶編程口  SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，帶斜出線電纜（W X H X D）：16 X 54 X 34 MM，端接電阻，帶隔離

6ES7972-0BB41-0A0  PROFIBUS 總線連接器 帶編程口    35度電纜引出線。

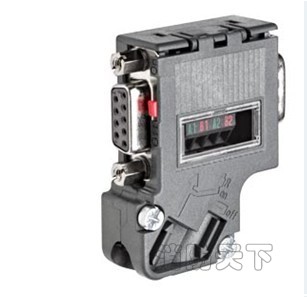

6ES7972-0BA12-0A0  PROFIBUS 總線連接器 不帶編程口 SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15.8 X 54 X 34 MM，端接電阻，帶隔離

6ES7972-0BB12-0A0  PROFIBUS 總線連接器 帶編程口 SIMATIC DP，總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15.8 X 54 X 34 MM，端接電阻，帶隔離

6ES7972-0BA50-0A0  PROFIBUS 總線連接器 90度無編程口快速總線連接器 SIMATIC DP,BUS ConNECTOR FOR PROFIBUS UP TO 12MBIT/S 90 DEGREE ANGLE CABLE OUTLET, 15.8 X 72.2 X 36.4 MM (WXHXD), IPCD TECHOLOGY FAST CONNECT, WITHOUT PG SOCKET

6ES7972-0BB50-0A0  PROFIBUS 總線連接器 90度帶編程口快速總線連接器

6ES7972-0BA52-0A0  PROFIBUS 總線連接器 SIMATIC DP, 連接 PROFIBUS（高達 12Mbit/s）的總線連接器，90 度電纜出線，15.8X 59 X 35.6 mm(W X H X D),IPCD TECHOLOGY 快速連接，無 PG 插座

6ES7972-0BB52-0A0  PROFIBUS 總線連接器 SIMATIC DP, 連接 PROFIBUS（高達 12Mbit/s）的總線連接器，90 度電纜出線，15.8X 59 X 35.6 mm(W X H X D),IPCD TECHOLOGY 快速連接，帶 PG 插座

6GK1500-0FC00   180度PROFIBUS總線連接器

6GK1500-0EA02   180度PROFIBUS總線連接器 SIMATIC NET中,PB總線連接器，帶有用于工業PC的SIMATIC OP，OLM的的軸線電纜引出端;傳輸速率12Mbit/s的帶隔離型功能的終端電阻，金屬外殼。

6GK1500-0FC10   180度PROFIBUS總線連接器 PB/FC的RS485插頭180，PB帶有FastConnect連接器和同軸電纜插座樓工業PC機，SIMATIC OP的OLM的，傳輸速率12Mbit/s的終止與SERAR的電阻功能，塑料外殼

功能：
總線連接器直接插入到 PROFIBUS 節點或者 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針式 Sub-D 型非插入式連接器）。進線和出線 PROFIBUS LAN 電纜通過連接器中的四個端子連接。使用從外部很容易接近的開關（ 6ES7 972-0BA30-0A0 除外）來連接集成在總線連接器中的線路終接器。 在這里，進線和出線總線電纜在連接器中是分開的（隔離功能）。PROFIBUS 兩端都必須如此

（1） 每半年或季度檢查PLC柜中接線端子的連接情況，若發現松動的地方及時重新堅固連接； 西門子DP通訊插頭6ES7 972-0BA12-0A0 西門子DP通訊插頭6ES7 972-0BA12-0A0 西門子DP通訊插頭6ES7 972-0BA12-0A0 PROFIBUS FC軟電纜 編輯 1.3 結構 5 工作原理 通過 FTP 進行通訊； 西門子DP通訊插頭6ES7 972-0BA12-0A0 EPROM 故障 根據參數設置的不同，針對每個通道組，當信號狀態發生改變時，模塊都可以發起硬件中斷，觸發沿可以選用上升沿、下降沿或者混合使用上升沿和下降沿。CPU會中斷用戶程序或較低優先級任務的執行，并接下來執行相關的診斷中斷塊（OB 40）。信號模塊可以緩沖一次中斷/通道。
