進口蝸輪蝶閥-德國萊克品牌

點擊圖片查看原圖

品牌：	德國萊克品牌
單價：	面議
起訂：	1 臺
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	廣東廣州市
有效期至：	長期有效
最后更新：	2017-11-20 10:16
瀏覽次數：	460

公司基本資料信息

德國萊克閥門有限公司
已繳納 0.00 保證金
聯系人孫建設(先生) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區廣東-廣州市
地址廣州市黃埔區黃埔道路633號

詳細說明

德國萊克品牌,進口蝸輪蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

進口蝸輪蝶閥特點:
1.小型輕便，容易拆裝及維修，并可在任意位置安裝。
2.結構簡單，緊湊，90度回轉開啟迅速。
3.操作扭拒小，省力輕巧。
4.流量特征超于直線，調節性能好。
5.開啟試驗次數多達數萬次，壽命長。
6.達到完全密封，氣體式樣泄漏為零。
7.更換零件材料簡易，可適用多種介質。

進口蝸輪蝶閥主要技術參數

公稱通經DN（mm)	50～1200		50～1200
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
驅動方式	蝸輪傳動、電動、氣動、液動

進口蝸輪蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

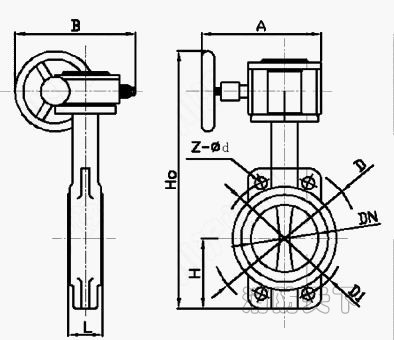

進口蝸輪蝶閥結構圖：

進口蝸輪蝶閥主要外形連接尺寸單位：mm

通徑 DN		尺寸 Size(mm)
通徑 DN		L	LO	D		D1	DO	n-dO		H1	H2	E	F
mm	inch	L	LO	PN10	PN16	D1	DO	PN10	PN16	H1	H2	E	F
50	2"	43	170	125		86	160	4-18		70	159	50	45
65	2-1/2"	46	170	145		102	160	4-18		77	168	50	45
80	3"	46	170	160		117	160	4-18	8-18	84	175	50	45
100	4"	52	170	180		138	160	8-18		106	195	50	45
125	5"	56	170	210		166	160	8-18		118	210	50	45
150	6"	56	170	240		192	160	8-22		135	225	50	45
200	8"	60	260	295		243	280	8-22	12-22	170	265	70	70
250	10"	68	260	350	355	303	280	12-22	12-26	204	267	70	70
300	12"	78	260	400	410	355	280	12-22	12-26	235	335	70	70
350	14"	78	275	460	470	400	280	16-22	16-26	270	397	122	106
400	16"	102	275	515	525	455	320	16-26	16-30	300	435	122	106
450	18"	114	275	565	586	500	320	20-26	20-30	344	485	122	106
500	20"	127	275	620	650	561	320	20-26	23-33	366	515	165	157
600	24"	154	310	725	770	660	280	20-30	20-36	430	620	165	157
700	28"	165	398	840	840	753	370	24-30	24-36	480	670	165	157
800	32"	190	398	950	950	880	370	24-33	24-39	525	805	800	150
900	36"	203	410	1050	1050	977	370	28-33	29-39	585	915	800	150
1000	40"	216	410	1160	1170	1077	420	28-36	28-42	640	995	800	150
1200	48"	254	410	1380	1390	1177	420	32-39	32-48	755	1170	800	150
