一、SB14化工管道籃式過濾器產品概述
SB14化工管道籃式過濾器是我廠設計標準按化工部HG/T 21637-1991，法蘭標準按化工部HG/T 20592-2009或HG/T 20615-1997生產制造的籃式過濾器，本產品主要適用于化工、石油化工、輕工等生產中的液體及氣體物料，用于過濾其固體雜質。該籃式過濾器通常安裝在泵、壓縮機、閥門的入口或流量?jī)x表前的管道上，以保護此類設備或儀表。
與SB14化工管道籃式過濾器同一系列的還有SB16對焊直通平底籃式過濾器、SB24直通封頭籃式過濾器、SB26對焊直通封頭籃式過濾器等，本標準系列籃式過濾器以30目的不銹鋼絲網作為標準網，可攔截≥614μm粒徑的固體顆粒，如過濾精度及濾筒材質有特殊要求，咨詢時請?jiān)敿?xì)說明。
二、SB14化工管道籃式過濾器主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
法 蘭 |
WCB |
304 |
304L |
316 |
316L |
|
2 |
閥 體 |
WCB |
304 |
304L |
316 |
316L |
|
3 |
濾 網 |
304、304L、316、316L |
||||
|
4 |
螺栓/螺帽 |
WCB/35# |
304 |
304L |
316 |
316L |
|
5 |
密封件 |
柔性石墨、聚四氟乙烯 |
||||
|
6 |
閥 蓋 |
WCB |
304 |
304L |
316 |
316L |
|
7 |
排污口 |
WCB |
304 |
304L |
316 |
316L |
|
8 |
濾 籃 |
304、304L、316、316L |
||||
三、SB14化工管道籃式過濾器主要技術參數表
|
設計標準 |
HG/T 21627-1991 |
|
法蘭標準 |
HG/T 20592-2009、HG/T 20615-1997 |
|
結構長度標準 |
GB/T 12221 |
|
試驗與檢驗標準 |
JB/T 9092 |
|
公稱通徑DN(mm) |
15-600 |
|
公稱壓力PN(MPa) |
1.0-25 |
|
過濾器精度 |
10-500目 |

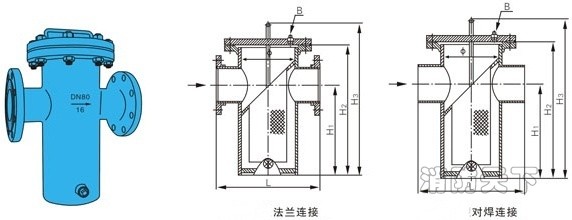

四、SB14化工管道籃式過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠SB14化工管道籃式過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度、如果是法蘭連接的，請說明法蘭標準、法蘭密封面形式等，本產品默認的法蘭標準為HG/T 20592-2009標準。
