高溫高壓鍛鋼截止閥概述
J11Y、J61Y 、J41Y高溫高壓鍛鋼截止閥整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
高溫高壓鍛鋼截止閥結構設計和規范
☆鍛鋼整體法蘭端制造按API602,BS5352,ANSI/ASME B16.34,
☆試驗與驗收按API 598,
☆標識按照MSS SP-25。

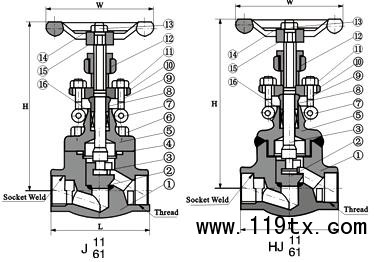

高溫高壓鍛鋼截止閥結構型式
1、全通徑或縮徑
2、結構長度按ANSI/ASME B16.10
3、法蘭按ANSI/ASME B16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASME B16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋
