水流指示器是自動噴水滅火系統的一個組成部件，通常安裝于管網配水干管或配水管的始端，用于顯示火警發生區域，啟動各種電報警裝置或消防水泵等電氣設備。適用于濕式、干式及預作用等自動噴水滅火系統。
ZSJZ焊接水流指示器用途
ZSJZ焊接水流指示器用于自動噴水滅火系統中,是一種把水的流動轉換成電信號的部件,可以使電警鈴報警，也可直接啟動消防水泵供水滅火.該水流指示器是由本體、印刷電路板、槳腳、槳片及聯接部分組成。當系統中某分區發生火警,水噴頭感溫動作噴水滅火時,水流推動槳片、槳腳,接通延時電路延時2～90s后發出電信號。
ZSJZ焊接水流指示器零件材料
| 本體材質 | 碳鋼和不銹鋼、銅 |
| 視窗材質 | 鋼化硼硅玻璃、石英玻璃、鋁硅玻璃 |
| 鋼化硼硅玻璃 | 耐壓2.5MPa 耐溫≤200℃ |
| 石英玻璃 | 耐壓10MPa 耐溫≤1000℃ |
| 鋁硅玻璃 | 耐壓6.4MPa 耐溫≤450℃ |
| 密封件材質 | 丁腈橡膠，聚四氟乙烯 |
ZSJZ焊接水流指示器性能參數
| ZSJZ焊接水流指示器產品型號性能參數 | |
| 規格 | DN25-DN200 |
| 工作壓力 | 1.2MPa |
| 靈敏度 | 報警流量≤37.5L/MIN |
| 觸點容量 | DC 24V 0.5-0.1A |
| 觸點輸出 | 常開和常閉各一對 |
| 延遲時間 | 2-90s |
|
公徑通徑PREFIX = O DN |
連接中心 Do |
法蘭孔數 z—d |
六角螺栓尺寸 M |
管道預留空間 L |
|
50 |
125 |
4—?18 |
M16×60 |
|
|
65 |
145 |
4—?18 |
M16×65 |
|
|
80 |
160 |
4—?18 |
M16×70 |
|
|
100 |
180 |
8—? 18 |
M16×70 |
|
|
125 |
210 |
8—? 18 |
M16×75 |
|
|
150 |
240 |
8—? 22 |
M20×80 |
|
|
200 |
295 |
2—? 22 |
M20×90 |

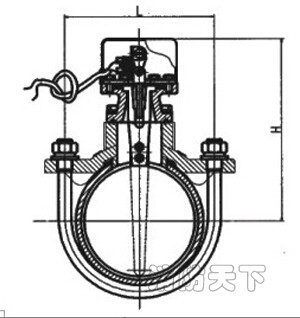

ZSJZ焊接水流指示器結構圖
