公司基本資料信息
|
|||||||||||||||||||||||||||||||||

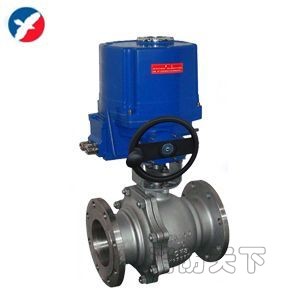

Q941F防爆電動不銹鋼球閥的簡介
防爆電動球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q941F防爆電動不銹鋼球閥的詳細資料
防爆電動不銹鋼球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
Q941F防爆電動不銹鋼球閥電動執行器標準配置
|
防護等級 |
防水型IP67，NAMUR4和6，（IP68可選） |
|
電源電壓 |
110/220-230V AC/1Ph/50/60Hz±10%, 380/400/440/V AC/3Ph/50/60Hz±10% |
|
控制電源 |
110/220-230V AC/1Ph/50/60Hz±10% |
|
工作制式（開關型） |
S2: 10Min~30Min / S4: 20~50% |
|
工作制式（調節型） |
S4：30~50%, 300~1200次小時 |
|
電機 |
全封閉鼠籠感應式電機 電機等級為F級 |
|
限位開關 |
開/關各2個（SPDT 250VAC/10A rating）（可加） |
|
力矩開關 |
開/關各1個（SPDT 250VAC/10A rating）（可加） |
|
熱保護及設定溫度 |
內置熱保護開關 開150℃±5℃ ，關97℃±15℃ |
|
行程 |
90°±5°（0°~100°） |
|
位置指示 |
連續的位置機械指示 |
|
手操機構 |
自帶 |
|
自鎖功能 |
自帶 |
|
機械限位 |
自帶（外部可調） |
|
抗冷凝加熱器 |
5W（100/220-230VA C） |
|
電纜接口 |
2個PF ¾寸 |
|
環境溫度 |
基本型：-20℃~+70℃ 可選型：-40℃+100℃ |
|
環境濕度 |
基本型：最小相對濕度10%，最大相對濕度100%，無冷凝 |
|
抗震 |
XYZ 10g.0.2～34Hz，30分鐘 |
|
外殼 |
鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理 |
Q941F防爆電動不銹鋼球閥主要外形尺寸:
|
型號Type |
公稱通徑 |
尺寸Dimensions |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
z-φd |
D0 |
||
|
Q941F-16 |
15 |
130 |
95 |
65 |
45 |
60 |
14-2 |
4-14 |
108 |
|
20 |
140 |
105 |
75 |
55 |
64 |
14-2 |
4-14 |
120 |
|
|
25 |
150 |
115 |
85 |
65 |
90 |
16-2 |
4-14 |
165 |
|
|
32 |
165 |
135 |
100 |
78 |
105 |
16-2 |
4-18 |
180 |
|
|
40 |
180 |
145 |
110 |
85 |
150 |
16-3 |
4-18 |
240 |
|
|
50 |
200 |
160 |
125 |
100 |
190 |
16-3 |
4-18 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
195 |
18-3 |
4-18 |
320 |
|
|
80 |
250 |
195 |
160 |
135 |
215 |
20-3 |
8-18 |
350 |
|
|
100 |
280 |
215 |
180 |
155 |
250 |
20-3 |
8-18 |
400 |
|
|
125 |
320 |
245 |
210 |
185 |
280 |
22-3 |
8-18 |
500 |
|
|
150 |
360 |
280 |
240 |
210 |
320 |
24-3 |
8-23 |
600 |
|
|
200 |
400 |
335 |
295 |
265 |
370 |
26-3 |
12-23 |
800 |
|
