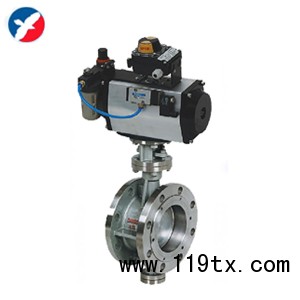

D373H氣動帶手動三偏心蝶閥廠家

點擊圖片查看原圖

品牌：	精衛
材質：	鑄鋼
壓力：	16
溫度：	常溫
單價：	500.00/套
起訂：	1 套
供貨總量：	1000 套
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江
有效期至：	長期有效
最后更新：	2015-03-31 13:24
瀏覽次數：	261

公司基本資料信息

浙江精衛泵閥有限公司
已繳納 0.00 保證金
聯系人潘婷(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江
地址浙江省溫州市永嘉縣甌北鎮東方工業區

詳細說明

  D673H氣動三偏心對夾蝶閥產品概述

       氣動三偏心對夾蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃氣體、給排水等行業。
    ※　采用三偏心結構，閥板與閥座幾乎沒有摩擦
    ※　閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點
    ※　閥板密封面為硬質層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點
    ※　密封不受介質高、低溫的影響
    ※　四大系列連接方式可適用于所有的末端連接

D673H氣動三偏心對夾蝶閥參數

空氣驅動	壓縮空氣4-6bar(可帶手輪)
公稱通經	50～1200mm
公稱壓力	1.0～4.0Mpa
適用溫度	-20～+600℃
連接方式	對夾
閥結構	偏心
閥體材質	316、304、碳鋼
閥芯材質	316、304、碳鋼
密封材質	PTFE、本體、合金
適用介質	氣體、水及油類等
可選附件	限位開關、定位器、電磁閥、減壓閥

D673H氣動三偏心對夾蝶閥主要零件材質

公稱通徑DN(mm)		50-1200
公稱壓力PN(MPa)		1.0			1.6
公稱壓力PS(MPa)	強度試驗	1.5			2.4
	密封試驗	1.1			1.76
材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟、不銹鋼
	填料	四氟柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-40℃～200℃(超該溫度范圍；訂貨時請注明)
執行器	型號	GTD/GTE系列、AT/SR系列、AW/AWS系列
	氣源壓力	0.4-0.7Mpa

D673H氣動三偏心對夾蝶閥主要連接尺寸

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D673H			PN1.6MPa		PN2.5MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	125	4-18	125	4-18
65	46	115	625	245	72	145	4-18	145	8-18
80	64	120	645	245	72	160	8-18	160	8-18
100	64	138	675	355	92	180	8-18	190	8-22
125	70	164	715	355	92	210	8-18	220	8-26
150	76	175	800	355	92	240	8-22	250	8-26
200	89	208	850	250	170	295	12-22	310	12-26
250	114	243	925	250	170	335	12-26	370	12-30
300	114	283	1035	450	220	410	12-26	430	16-30
350	127	310	1070	450	220	470	16-26	490	16-33
400	140	340	1190	450	220	525	16-30	550	16-36
450	152	380	1250	650	280	585	20-30	600	20-36
500	152	410	1295	650	280	650	20-33	660	20-36
600	178	470	1455	850	380	770	20-36	770	20-39
700	229	550	1585	850	380	840	24-36	875	24-42
800	241	640	1700	1250	380	950	24-39	990	24-48
900	241	710	1865	1250	380	1050	28-39	1090	28-48
1000	300	770	2015	1250	380	1170	28-42	1210	28-56
1200	360	890		1250	380	1390	32-48	1420	32-56

訂購須知
1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。
2、根據管道需要，決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。
3、可選配控制附件：(1)單電控電磁閥(斷電時常閉或常開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，(4)氣源處理三聯件。特殊使用環境(易燃易爆場合)，可選防爆型。
