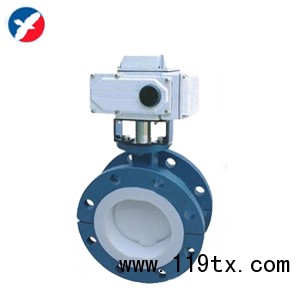

D941X電動法蘭蝶閥廠家

點擊圖片查看原圖

品牌：	精衛
材質：	鑄鋼
壓力：	16
溫度：	常溫
單價：	500.00/套
起訂：	1 套
供貨總量：	1000 套
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江
有效期至：	長期有效
最后更新：	2015-03-31 13:24
瀏覽次數：	288

公司基本資料信息

浙江精衛泵閥有限公司
已繳納 0.00 保證金
聯系人潘婷(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江
地址浙江省溫州市永嘉縣甌北鎮東方工業區

詳細說明

D941X電動法蘭蝶閥用途及特點：

      電動法蘭蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D941X電動法蘭蝶閥其主要特點為：

1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

D941X電動法蘭蝶閥采用標準 :

設計標準：GB/T12238-1989；
            lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998：
           IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989：
           lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 992；JB/T9092-1999；
           lS0 5028-1993或BS 6755-l-1986

D941X電動法蘭蝶閥主要技術參數

公稱通徑	DNmm	50～2000
公稱壓力	PNMPa	0.6	1.O	1.6
試驗壓力 PsMPa	強度試驗	0.9	1.5	2.4
試驗壓力 PsMPa	密封試驗	O.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

D941X電動法蘭蝶閥主要零件的材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

D941X電動法蘭蝶閥密封材料

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

D941X電動法蘭蝶閥主要連接尺寸：

公稱通徑 DN(mm)	尺寸 (mm)
	L	1.0MPa			1.6MPa
	L	D	D1	Z-Φd	D	D1	Z-Φd
50	108	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18
80	114	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18
125	140	250	210	8-18	250	210	8-18
150	140	285	240	8-22	285	240	8-22
200	152	340	295	8-22	340	295	12-22
250	165	395	350	12-22	405	355	12-26
300	178	445	400	12-22	460	410	12-26
350	190	505	460	16-22	520	470	16-26
400	216	565	515	16-26	580	525	16-30
450	222	615	565	20-26	640	585	20-30
500	229	670	620	20-26	710	650	20-33
600	267	780	725	20-30	840	770	20-36
700	292	895	840	24-30	910	840	24-36
800	318	1015	950	24-33	1025	950	24-39
