電動保溫球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941電動保溫球閥工作原理：
電動保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。保溫球閥是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。電動保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
BQ941電動保溫球閥產品特點：
1、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、主要針對凝固的高粘度介質及易結晶介質等。
3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941電動保溫球閥閥體及內件
| 閥體形式 |
兩段式鑄造閥體(外焊接夾套保溫) |
| 公稱通徑 |
DN20～DN200 |
| 公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 |
GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 |
法蘭式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 適用溫度 |
-40～+450℃ |
| 球體形式 |
"O"型球體 |
| 流量特性 |
近似快開特性 |
| 密封填料 |
柔性石墨填料等 |
BQ941電動保溫球閥執行機構
| 執行器型號 |
JW、DSR、3810R、DZW、HQ、PSQ |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
BQ941電動保溫球閥主要性能指標
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
≤1%(可調) |
| 可調范圍 |
250：1 |
350：1 |
BQ941電動保溫球閥主要零件材料
| 1 |
左閥體 |
鑄鋼、不銹鋼 |
| 2 |
右閥體 |
鑄鋼、不銹鋼 |
| 3 |
閥座 |
不銹鋼、硬質合金 |
| 4 |
球體 |
2Cr13+硬化處理、304、316 |
| 5 |
墊片 |
柔性石墨、聚四氟依稀 |
| 6 |
閥桿 |
2Cr13、304、316 |
| 7 |
填料 |
柔性石墨、聚四氟依稀 |
| 8 |
壓蓋 |
鑄鋼、不銹鋼 |
| 9 |
支架 |
鑄鋼、不銹鋼 |
| 10 |
執行器 |
根據實際配置而定 |
BQ941電動保溫球閥主要技術規范
| 設計標準 |
ASME B 16.34 GB/T12224 |
| 結構長度 |
ASME B 16.10 GB/T12221 |
| 連接法蘭 |
ASME B 16.5、JB/T 79 |
| 試驗和檢驗 |
JB/T9092 API 598 |
| 適用介質 |
重油、膠類等易凝固介質 |
BQ941電動保溫球閥主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 氣密試驗 |
0.4～0.7MPa |
BQ941電動保溫球閥主要外形及連接尺寸
| 公稱通徑（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺紋 |
| (mm) |
(in) |
(mm) |
(in) |
P |
| 20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
| 25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
| 40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
| 50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
| 80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
| 100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
| 150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
| 200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3 |
 |
 |
 |
 |

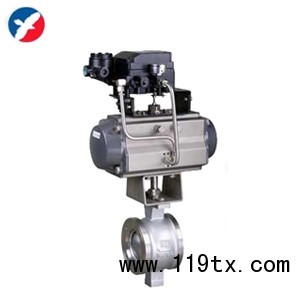

| VQ670H氣動V型調節球閥 |

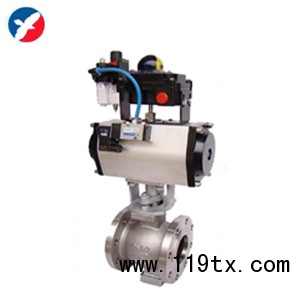

VQ640F氣動V型法蘭球閥 |
Q671F氣動對夾球閥 |

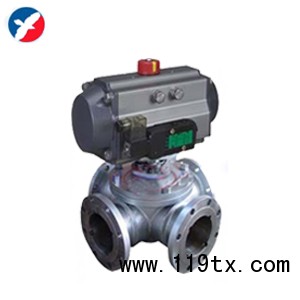

Q646F氣動四通球閥 |
