Z6S41H氣動帶手動閘閥

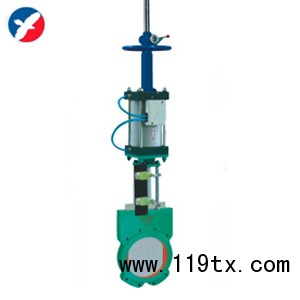

點擊圖片查看原圖

品牌：	精衛
材質：	鑄鋼
壓力：	16
溫度：	常溫
單價：	500.00/套
起訂：	1 套
供貨總量：	1000 套
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江
有效期至：	長期有效
最后更新：	2015-03-31 13:24
瀏覽次數：	296

公司基本資料信息

浙江精衛泵閥有限公司
已繳納 0.00 保證金
聯系人潘婷(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江
地址浙江省溫州市永嘉縣甌北鎮東方工業區

詳細說明

Z6s41H氣動帶手動閘閥產品介紹：

氣動帶手動閘閥具有氣動執行機構和手動及其保護機構的低支架閘閥。氣動閘閥由于采用雙層氣缸結構，與單氣缸式氣動閘閥相比，提升力增大了一倍。閥門具備緩沖機構，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。

Z6s41H氣動帶手動閘閥執行標準：

設計依據		GB標準	ANSI標準
設計標準		GB/12237	ANSIB16.34
結構 長度	法蘭連接	GB/12221	ANSIB16.10
連接法蘭尺寸		GB/9113、IB/T79	ANSIB16.5
試驗和檢驗		IB/T9002	API598

Z6s41H氣動帶手動閘閥主要零件材質：

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閘板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
5	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼	柔性石墨+不銹鋼
7	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
9	吊環螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
10	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
11	螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
12	填料	柔性石墨	柔性石墨	柔性石墨
13	填料壓套	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
14	填料壓板	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
15	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti

Z6s41H氣動帶手動閘閥主要連接尺寸：

公稱通徑	外形尺寸						連接尺寸
公稱通徑	L	H	H1	H2	￠d0	D	D1	D2	C	f	n-φd
50	250	790	420	840	180	165	125	99	20	3	4-φ18
80	280	910	460	990	200	200	160	132	20	3	8-φ18
100	300	1050	560	1150	250	220	180	156	22	3	8-φ18
150	350	1240	660	1390	320	285	240	211	24	3	8-φ22
200	400	1520	810	1720	400	340	295	266	24	3	12-φ22
250	450	1700	930	1950	400	405	355	319	26	3	12-φ26
300	500	1930	1090	2230	450	460	410	370	28	4	12-φ26
350	550	2160	1230	2510	450	520	470	429	30	4	16-φ26
400	600	2330	1360	2730	500	580	525	480	32	4	16-φ30
450	650	2540	1510	2990	500	640	585	548	34	4	20-φ30
500	700	2750	1660	3250	550	715	650	609	36	4	20-φ33
600	800	3080	1910	3680	550	840	770	720	38	5	20-φ36
700	900	3570	2200	4270	600	910	840	794	40	5	24-φ36
800	1000					1025	950	901	42	5	24-φ39
