H64Y高溫高壓止回閥

點擊圖片查看原圖

品牌：	渤工
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2014-07-03 16:43
瀏覽次數：	310

公司基本資料信息

永嘉渤工閥門有限公司
已繳納 0.00 保證金
聯系人甘正清(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區浙江-溫州市
地址浙江省溫州市永嘉縣甌北鎮

詳細說明

H64Y高溫高壓止回閥產品特點：
1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

H64Y高溫高壓止回閥主要零件材料

零件		閥門、閥蓋、閥瓣	閥體、閥瓣密封面	墊片	螺栓
材料	I	鉻鉬鋼	硬質合金	鋼帶石棉纏繞式墊片	鉻鉬釩鋼
材料	P	鉻鉬鈦不銹鋼	硬質合金	聚四氟乙烯	不銹鋼

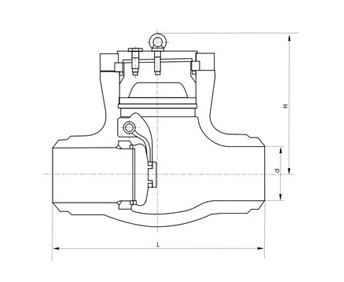

H64Y高溫高壓止回閥主要尺寸及重量

公稱通徑DN（mm）	尺寸									重量
公稱通徑DN（mm）	L	D	D1	D2	·b	f	Z –φd	H	D3	重量
15	130	95	65	45	16	2	4-φ14	100	-	5
20	150	105	75	55	16	2	4 –φ14	105	-	7
25	160	115	85	65	16	2	4 –φ14	115	110	9
32	190	135	100	78	18	2	4 –φ18	120	120	10
40	200	145	110	85	18	3	4-φ18	140	135	15
50	230	160	125	100	20	3	4-φ18	150	150	20
65	290	180	145	120	22	3	8-φ18	160	175	25
80	310	195	160	135	22	3	8-φ18	175	200	32
100	350	230	190	160	24	3	8-φ23	200	230	57
125	400	270	220	188	28	3	8-φ25	230	273	-
150	480	300	250	218	30	3	8-φ25	265	330	-
200	600	360	310	278	34	3	12-φ25	300	365
