蝶型雙瓣式止回閥產品概述：

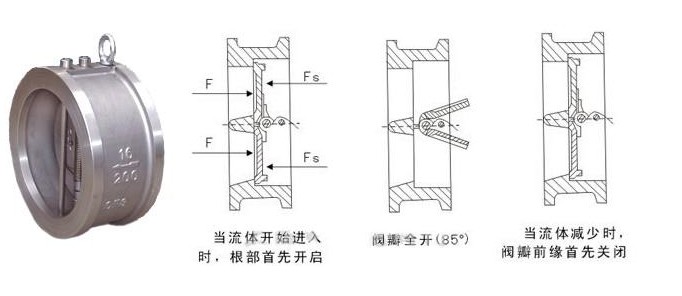

對夾止回閥產用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式連接，蝶板為兩個半圓，也叫雙瓣止回閥，采用彈簧強制復位，閥門打開時雙瓣成蝶形，也稱作蝶形止回閥，其密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

蝶型雙瓣式止回閥產品特點：

1、結構簡單，重量輕，特別適合低壓大口徑管道；
2、對夾連接方式，生產工藝簡單，拆裝方便；
3、密封面可為本體堆焊耐磨材料或橡膠，使用范圍廣，密封可靠。

蝶型雙瓣式止回閥產品性能參數：

基本型號		H76H	H76Y	H76W
工作壓力（MPa）		1.6~20
口徑(mm)		DN50-DN1200  2″-48″
適用介質		水、油、氣、各種腐蝕性介質
可選材料	閥體	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥瓣	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	密封面	不銹鋼/司太立合金
	彈簧	F304/F316/X-750/Monel

產品主要連接尺寸：

1.6MPa -10.0MPa 主要外形尺寸

公稱通徑	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260
DN200	127	275	127	275	127	287	127	293	165	313	165	324
DN250	146	330	146	332	146	343	146	355	213	364	213	394
DN300	181	380	181	387	181	403	184	450	229	424	229	458
DN350	184	440	184	447	184	460	222	478	273	487	273	510
DN400	191	492	191	498	191	518	232	549	305	541	305	570
DN450	203	542	203	558	203	568	264	572	-	-	-	-
DN500	219	597	219	620	219	624	292	626	-	-	-	-
DN600	222	698	222	734	222	734	318	745	-	-	-	-

Class150-Class600 主要外形尺寸

公稱通徑	150Lb		300Lb		600Lb
	L	D	L	D	L	D
2	60	103	60	110	60	110
21/2	67	122	67	129	67	129
3	73	135	73	148	73	148
4	73	173	73	180	79	192
5	86	196	86	215	105	240
6	98	222	98	250	136	265
8	127	279	127	307	165	319
10	146	339	146	361	213	399
12	181	409	181	422	229	456
14	184	450	222	485	273	490
16	191	514	232	539	305	562
18	203	549	264	594	362	610
20	219	606	292	652	368	680
24	222	717	318	772	438	786
