特點：
內置微處理器CPU；
采用SMT表面貼裝工藝；
穩定性高，抗干擾能力強；
它是用來連接各類非編址探測器專用輸入模塊；
通過專用電子編碼器編址,編址范圍1-200；
四總線通訊方式，其中信號總線無極性，電源線有極性。功耗低，模塊到控制器最遠傳輸距離1500m。導線截面積為1.0-1.5mm2，對導線無特殊要求。施工簡便、費用低廉；
插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護。
技術指標：
|
內容
|
技術參數
|
|
工作電壓
|
DC 19-24V 控制器提供，調制型
|
|
工作溫度
|
-10…+60℃
|
|
貯存溫度
|
-30…+75℃
|
|
相對濕度
|
≤95%(40±2℃)
|
|
監視電流
|
≤0.3mA（24V）
|
|
報警電流
|
≤3mA（24V）
|
|
確認燈
|
監視狀態瞬時微亮，報警閃亮（紅色）
|
|
外形尺寸
|
120mm長 × 82mm寬 × 44mm高
|
|
線 制
|
信號線二總線，無極性，電源二總線有極性
|
|
接非編址探測器
|
最多接LN2110/C 25只，或接非編址普通紫外探測器1只
|
安裝與接線：

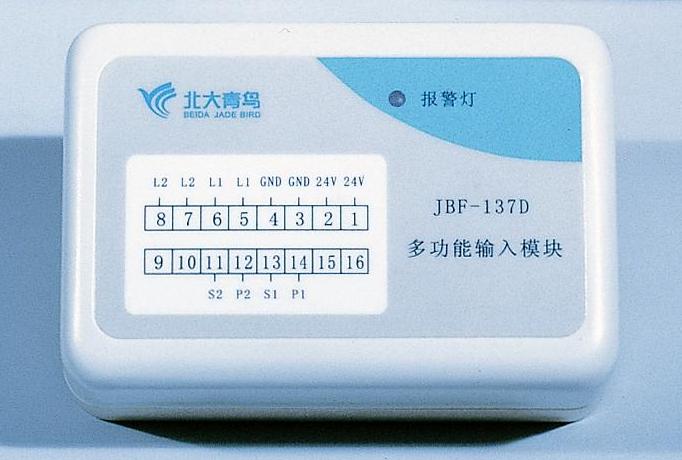

JBF-137D多功能輸入編碼接口模塊采用明裝方式，步驟如下：
在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。
將端子5（6）、7（8）接在控制器總線L1、L2上。1（2）接24V電源正、3（4）接24V電源負。
探測總線采用2×1.0-1.5mm2導線；
使用專用的編碼器設定地址碼（1－200）；
將所監視非編址探測器串連在模塊11 、14 端子上，并且必須在最后一個非編址探測器的1和4端加4.7K終端電阻。
|
