DZ41Y低溫閘閥

點擊圖片查看原圖

品牌：	雙德
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2013-10-11 09:13
瀏覽次數：	298

公司基本資料信息

永嘉縣雙德閥門有限公司
已繳納 0.00 保證金
聯系人胡竣(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江-溫州市
地址永嘉縣甌北鎮馬岙工業區

詳細說明

一、DZ41Y 低溫閘閥 概述

低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

　　DZ41Y 低溫閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

　　低溫閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

　　低溫閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥（亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。

　　開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程>來確定。

壓力等級：1.6Mpa~2.5Mpa
產品規格：DN15~300mm
產品材質：碳鋼、不銹鋼、高溫鋼
適用溫度：-45oC~197 oC
適用介質：乙烯、丙烯、液氮、液氫

二、DZ41Y 低溫閘閥技術要求：

1、設計、制造及驗收按JB/T 7749-95
2、主體材料：LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度：-46～196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準

三、DZ41Y 低溫閘閥 主要材料：

1、閥體、閥蓋：不銹鋼
2、閥桿： 1Cr18Ni9Ti
3、閘板、閥座密封面：堆焊硬質合金
4、閥桿螺母：鋁青銅
5、墊片：低溫石棉、蠟浸石棉橡膠板
6、填料：柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵

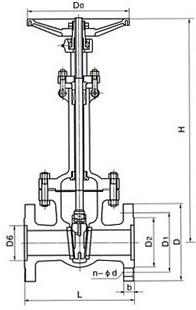

四、DZ41Y 低溫閘閥 主要尺寸表

型號	溫度（℃）		-46℃	-101℃	-196℃
	規格（mm）		尺寸（mm）
	inch	DN	頸部長度 H
DZ41H/W/Y	1/2″	15	90	110	130
	3/4″	20	100	110	140
	1″	25	100	120	150
	11/4″	32	110	130	160
	11/2″	40	110	130	160
	2″	50	110	130	170
	21/2″	65	110	130	170
	3″	80	120	150	190
	4″	100	130	160	200
	5″	125	130	160	200
	6″	150	140	170	220
	8″	200	140	170	220
	10″	250	150	180	240
	12″	300	150	180	240
	14″	350	160	190	250
	16″	400	160	190	250
	18″	450	160	190	250
	20″	500	170	200	260
	24″	600	170	200	260

訂貨須知：

一、①DZ41Y 低溫閘閥產品名稱與型號②DZ41Y 低溫閘閥 口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定DZ41Y 低溫閘閥 型號，請按DZ41Y 低溫閘閥 型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.zgsd-v.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
