氣動調節法蘭蝶閥

點擊圖片查看原圖

品牌：	雙德
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2013-10-11 09:13
瀏覽次數：	259

公司基本資料信息

永嘉縣雙德閥門有限公司
已繳納 0.00 保證金
聯系人胡竣(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江-溫州市
地址永嘉縣甌北鎮馬岙工業區

詳細說明

氣動調節法蘭蝶閥概述

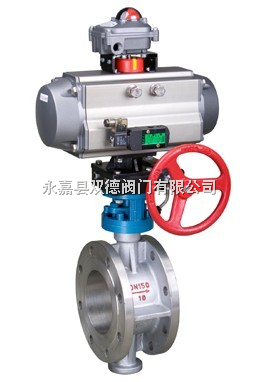

本氣動調節蝶閥圖片帶電磁閥、氣源處理三聯件，限位開關，定位器等氣動元件。我公司研制的氣動調節蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

氣動調節法蘭蝶閥采用標準

檢驗標準GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986

結構長度標準GB/T1 2221-1989：lS0 5752-1988；BS EN558-1

法蘭標準GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002

制造標準：GB/T12238-1989；lS0 10631-1994；BS EN593-1998

氣動調節法蘭蝶閥

GTD/ATD氣動執行機構技術參數		閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN40～1200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	1.6、2.5、4.0MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳鋼、304/316/316L不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳鋼、不銹鋼
工作溫度	常溫型：-20℃～80℃（橡膠O型圈）	閥板材質	304/316/316L不銹鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	碳鋼
動作范圍	0～90°±5°	結構形式	三偏心
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	溫度	-29℃～425℃
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、蒸氣、油品等。
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	用途廣、流量大、流阻小

氣動調節法蘭蝶閥外形尺寸

公稱通徑DN	A	H1	H	W	L	執行器型號
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（僅供參考）
40	185	282	63	104	108	SZ-50
50	185	286	63	104	108	SZ-50
65	185	295	70	104	112	SZ-50
80	185	300	89	104	114	SZ-50
100	215	350	106	115	127	SZ-65
125	265	392	120	115	140	SZ-85
150	265	430	132	115	140	SZ-85
200	300	443	164	127	152	SZ-95
250	340	491	200	127	165	SZ-110
300	380	565	238	127	178	SZ-125
350	485	650	280	164	190	SZ-160
400	485	703	302	164	216	SZ-160
450	589	811	335	164	222	SZ-255
500	638	895	360	164	229	SZ-300

注：還有很多口徑未列出，最大可做到1200mm口徑。
