一、纜式線型感溫火災探測器概述

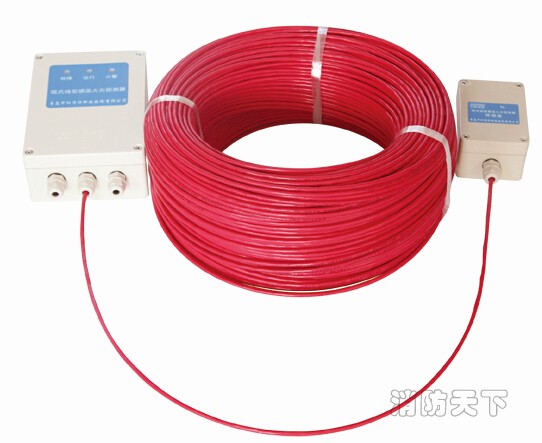

JTW-LD-SF500/85A纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的可重復使用的監測環境溫度變化的消防專利產品，主要由信號處理單元（微電腦處理器）、感溫線（電）纜、接續部件（終端盒）組成，探測器具有在響應溫度報警、輸出報警信號的功能。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報。

二、 纜式線型感溫火災探測器工作原理及特點

探測器的感溫線纜為溫度敏感元件，JTW-LD-SF500/85A感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合而成（其中一根起到增加機械強度作用），能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。

其主要特點簡述如下：

1. 感溫線纜結構穩定，抗干擾性及抗拉、抗擠壓性能強。

2. 采集模擬量信號綜合判斷。

3. 滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。

4. 在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。

5. 具有開路、短路兩種故障報警。

6. 微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。

7. 帶手動火警和故障模擬功能。

8. 探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。



三、 纜式線型感溫火災探測器主要技術指標

1. 探測器類別：纜式、可恢復式、定溫

2. 定溫報警溫度、環境溫度

型號	動作溫度℃	感溫線纜最高環境溫度℃	微電腦處理器、終端盒環境溫度范圍℃
JTW-LD-SF500/85A	85±10%	60	D（-10 ~ 50）



3. 最小報警長度：1m

4. 最大使用長度：150m

5. 感溫線纜芯線絕緣電阻：≥10MΩ

6. 工作電壓：DC24V（85-110%）

7. 靜態電流≤15mA

8. 報警電流≤25mA

9. 過流保護動作電流＞50 mA

10. 報警復位：火警斷電復位、故障自動復位

11. 狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮

12. 使用環境：相對濕度≤95%，不凝露

13. 繼電器無源觸點輸出：火警DC24V/1A、故障DC24V/1A

14. 外殼防護等級：IP65

15. 執行標準：GB 16280-2014
