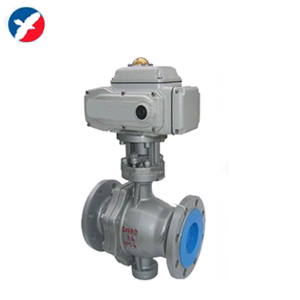

一、Q947F電動固定式球閥概述：

       Q947F電動固定式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置JW、JWS、JWA電動執行機構或GT、AW等氣活塞式執行機構。電動固定式球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前電動固定式球閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。


二、Q947F電動固定式球閥執行標準:

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、Q947F電動固定式球閥規格參數：

執行機構技術參數		閥體參數
電源	AC380/220V	公稱通徑	DN50～1200mm
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配JW、JWS、JWA 等系列電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
進線接口	PE1/2〞進線線鎖		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

三、Q947F電動固定式球閥技術參數和性能：

試驗壓力 （Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

四、Q947F電動固定式球閥主要零件材質：

零件名稱	材 料
閥體	WCB	ZG1Cr18Ni9Ti		CF8  (304)		CF3  (304L)		ZG1Cr18Ni12Mo2Ti	CF8M(316)		CF3M  (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti		0Cr19Ni9  (304)		00Cr19Ni11  (304L)		1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2  (316)		00Cr17Ni12Mo2  (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質	水、氣體、蒸汽、油品等		硝酸等腐蝕性介質		強氧化性介質		醋酸等腐蝕介質			尿素等腐蝕性介質

五、Q947F電動固定式球閥外形尺寸：

公稱壓力	公稱 通徑	L	H(mm)				重量
	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6  2.5	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930

訂貨須知：
當產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

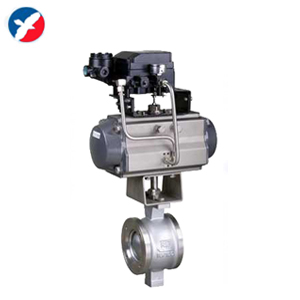

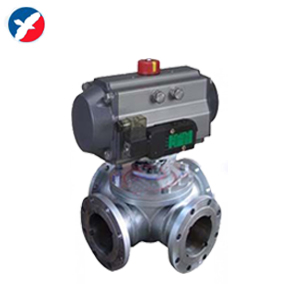

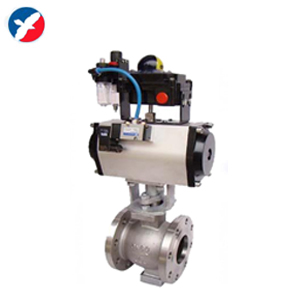

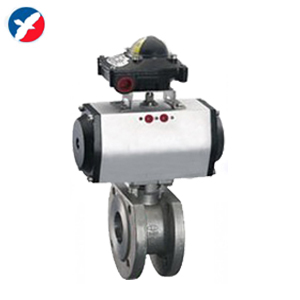

VQ670H氣動V型調節球閥	VQ640F氣動V型法蘭球閥	Q671F氣動對夾球閥	Q646F氣動四通球閥
