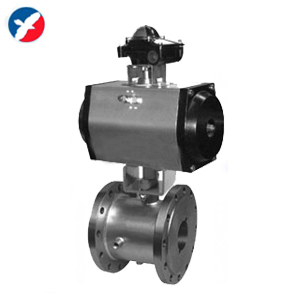

一、BQ641F\PPL\H氣動保溫球閥概述

        氣動保溫球閥有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

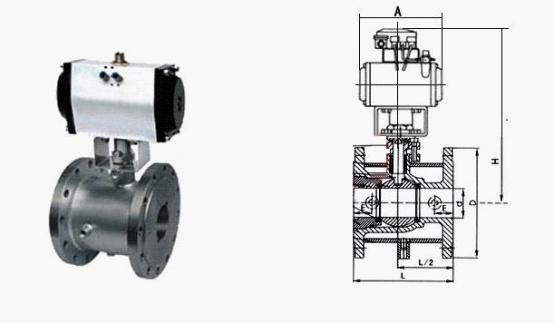

二、BQ641F\PPL\H氣動保溫球閥結構尺寸圖



三、BQ641F\PPL\H氣動保溫球閥技術參數和性能

GTD/ATD氣動執行機構技術參數		閥 體 參 數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫 度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
	GTD110～GTD350/ATD100～200 G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號	特 點	連線簡單，結構緊湊、阻力小、動作穩定

四、BQ641F\PPL\H氣動保溫球閥外形尺寸

公稱通徑DN	L	L1	H	D	D1	執行器型號
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	僅供參考
15	130	140	182	95	65	ATD-50
20	140	140	186	105	75	ATD-50
25	150	158	208	115	86	ATD-63
32	165	158	212	136	100	ATD-63
40	180	210	269	146	110	ATD-75
50	200	248	295	160	125	ATD-88
65	220	248	306	180	145	ATD-88
80	250	268	329	195	160	ATD-100
100	280	345	384	215/230	180/190	ATD-125
125	320	410	420	245/270	210/220	ATD-145
150	360	438	440	280/300	240/250	ATD-160
200	400	487	506	335/360	295/310	ATD-190

五、BQ641F\PPL\H氣動保溫球閥訂貨說明
1、氣動執行器類型：雙作用、單作用。
2、介質類型、溫度、壓力。
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
