產品簡介

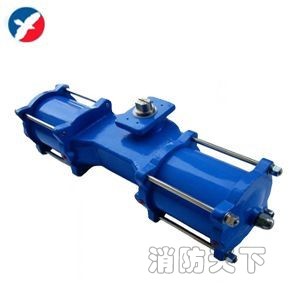

AW28氣動執行器介紹

AW系列氣動執行器分為雙作用和單作用式(彈簧復位)，兩個分體氣缸，輸出扭矩大，動作靈活平衡;活塞桿鍍硬鉻，有很好的抗磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低磨擦系數，延長使用壽命AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球、蝶閥等轉角行程閥門的啟、閉和調節，也可用于其它回轉運動的場合，是實現工業管道自動化控制的理想裝置。

AW雙作用氣動執行器選型
　使用雙作用執行器，先確定閥門的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；水蒸氣或非潤滑液體介質增加25%安全值；對非潤滑的漿料液體介質增加40%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的顆粒介質增加80%安全值。非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；　根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表，就可得到準確AW氣動執行器型號。
AWS單作用(彈簧復位)氣動執行器選型

   使用單作用執行器，根據上述計算的扭矩值及使用氣源壓力，查找單作用扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的AWS型號?！≌f明：AWS單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。
AW28氣動執行器結構特點
1)、AW32氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，容易制造大尺寸缸體。滿足各種大型旋轉類閥門的需求。

2)、輸出扭矩大，動作靈活平穩，缸體內壁和活塞軸鍍硬鉻，具有很好的抗磨性，所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。

3)、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°

4)、有常溫型、高溫型、低溫型。工作環境溫度：-20°～90℃。高溫型：-20°～180℃，低溫型：-40°～90℃在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠

5)、氣源：過濾、干燥或加潤滑油的潔凈空氣，最小氣壓0.4MPa，最大氣壓1.0MPa。

6)、基本設計：氣動雙氣缸雙活塞齒輪齒條式傳動機構。型號AW=雙作用式；型號AWS=單作用式(彈簧復位)。　

8)、附件功能：可配單(雙)電控電磁閥、限位開關回訊器、電氣定位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制。　

AW28氣動執行器通用選型表

以上選型僅為參考，定貨時請提供具體參數：1：所配閥門類型(球閥、蝶閥)2：閥門密封形式(軟密封、204硬密封)3：球閥為幾通球閥(二通、L型三通、T型三通、四通球閥)4：球閥的球芯形狀(V型、O型)5：介質壓力6：是否配附件(電磁閥、空氣過濾器、回訊器)。
