 ZDLM電動套筒調節閥簡介

    電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不高的場合。電動套筒調節閥本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性，多種品種規格可供選擇。
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

ZDLM電動套筒調節閥主要零件材料



閥體	WCB	CF8	CF8M	CF3M
密封墊	PTFE/柔性石墨
套筒	WCB	CF8	CF8M	CF3M
閥芯	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

ZDLM電動套筒調節閥主要技術參數

公稱通徑DN（mm）		20	25	32	40	50		65	80	100		125	150	200		250	300
額定流量系數 (KV)	直線	6.9	11	17.6	27.5	44		69	110	176		275	440	690		1100	1760
	等百 分比	6.3	10	16	25	40		63	100	160		250	400	630		1000	1600
額定行程L（mm）		16		25			40				60				100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	201/202		204			208				312				320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30				3810LSB-50				3810LSC-65
固有流量特性		直線、等百分比
固有可調比		50：1
工作溫度t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC 50Hz

ZDLM電動套筒調節閥執行機構主要性能參數

1、電動執行機構主要性能參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

ZDLM電動套筒調節閥主要性能指標

項目				指標值
基本誤差％				配3810L±2.5； 帶定位器 ±1.0
回差％				配381L ±2.0； 配PSL±1.0
死區％				1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍				50：1
額定行程偏差％				2.5
泄量量L/H				符合JB/T7387-94 IV級 小于閥的額定容量×10-4

ZDLM電動套筒調節閥允許壓差

公稱通徑(mm)		20					25		40			50		65		80		100		150			200		250		300
閥座直徑(mm)		10	12	15	20	25		32		40	50		65		80		100		125		150	200		250		300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	PSL204							4.31		2.76	1.76		1.04		0.69		0.44
	PSL208												1.86		1.23		0.78		0.50		0.35	0.20
	PSL320																		?1.26		0.87	0.49		0.32		0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	381LSB-50							4.79		3.06	1.96		1.16		0.76		0.49
	381LSC-65												1.51		0.99		0.64		0.41		0.28
	381LSC-99																		0.63		0.44	0.25		0.16		0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決



ZDLM電動套筒調節閥主要外型尺寸

公稱通徑（DN）		20	25	32	40	50		65	80	100	125		150	200	250	300
結構長度 （L）	PN16/25	185	200	205	222	250		276	298	350	410		451	600	670	735
	PN40	190	205	210	230	255		285	310	355	425		460	615	685	750
	PN64、100	200	210	220	251	286		311	337	394	440		475	630	700	765
常溫型 （H）	PN16/25	756	781	803	928	945		1260	1270	1294	1515		1540	1565	1816	2180
	PN40	766	791	813	938	955		1260	1270	1329	1545		1560	1605	1892	2130
	PN64/100	773	803	833	965	1000		1280	1300	1338	1575		1620	1675	1936	2202
高溫型 （H）	PN16/25	956	981	1003	1128	1145		1510	1520	1544	1835		1860	1885	2166	2530
	PN40	966	991	1013	1138	1155		1510	1520	1579	1865		1880	1925	2245	2480
	PN64/100	973	1003	1033	1165	1200		1530	1550	1588	1895		1940	1995	2286	2552
H1	PN16/25	53	58	68	73	80		90	98	108	123		140	168	203	230
	PN40	53	58	68	73	80		90	98	115	135		150	188	223	255
	PN64/100	63	68	75	83	88		100	105	125	148		170	203	235	265
H2		87			90
D		225					257					310
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		PSL系列、3810系列、DKJ或DKZ系列等

注：*本產品性能指標貫徹GB/T421, 3—92。

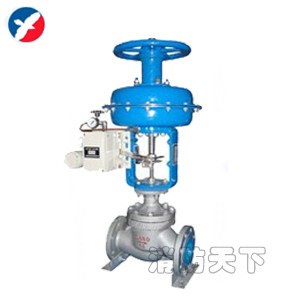

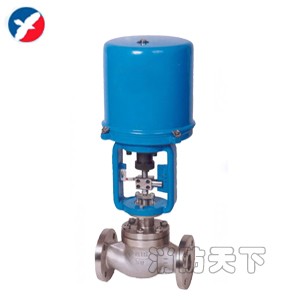

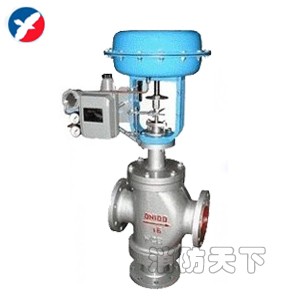

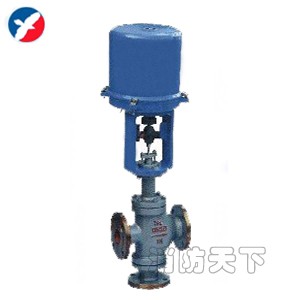

ZDLQ(X)電動三通調節閥（合流-分流）	ZDLP電動調節閥	ZJHP氣動帶手動調節閥	ZMAQ(X)氣動三通調節閥(合流-分流).
