產品簡介

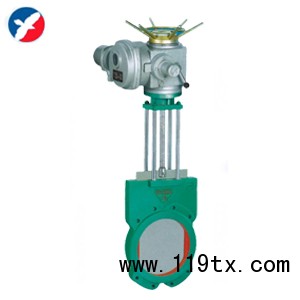

Z973X電動漿液閥簡介:
電動漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。電動漿液閥結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電動漿液閥電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。
Z973X電動漿液閥主要性能規范
Z973X電動漿液閥主要外形及連接尺寸
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.執行機構型號，4.閥體、閥芯材料，5.閥作用形式(電-關式或電-開式)，6.電源電壓。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
電動漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。電動漿液閥結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電動漿液閥電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。
Z973X電動漿液閥主要性能規范
| 公稱壓力PN | 密封試驗 | 殼體試驗 | 工作溫度 | 適用介質 |
| 0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質 |
| 1.0MPa | 1.5MPa | 1.5MPa |
| DN | L | D2 | D1 | H | |
| 0.6 | 1.0 | ||||
| 50 | 48 | 48 | 125 | 100 | 600 |
| 65 | 48 | 48 | 145 | 120 | 670 |
| 80 | 50 | 50 | 160 | 135 | 680 |
| 100 | 50 | 50 | 180 | 155 | 700 |
| 125 | 50 | 50 | 210 | 185 | 720 |
| 150 | 60 | 60 | 240 | 210 | 790 |
| 200 | 60 | 60 | 295 | 265 | 850 |
| 250 | 70 | 70 | 350 | 320 | 1100 |
| 300 | 70 | 80 | 400 | 368 | 1180 |
| 350 | 80 | 90 | 460 | 428 | 1280 |
| 400 | 80 | 120 | 515 | 482 | 1460 |
| 450 | 90 | 120 | 565 | 532 | 1600 |
| 500 | 90 | 130 | 620 | 585 | 1800 |
| 600 | 140 | 140 | 725 | 685 | 2100 |
| 700 | 140 | 140 | 840 | 800 | 2300 |
| 800 | 190 | 190 | 950 | 905 | 2500 |
| 900 | 203 | 203 | 1050 | 1005 | 2700 |
| 1000 | 216 | 216 | 1160 | 1115 | 2900 |
| 1200 | 254 | 254 | 1380 | 1325 | 3400 |
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.執行機構型號，4.閥體、閥芯材料，5.閥作用形式(電-關式或電-開式)，6.電源電壓。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
 |
 |
 |
 |

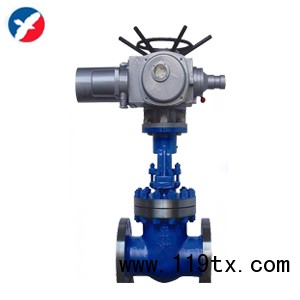

| Z941H電動閘閥 | Z945X電動軟密封法蘭閘閥 |

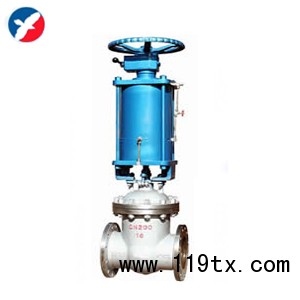

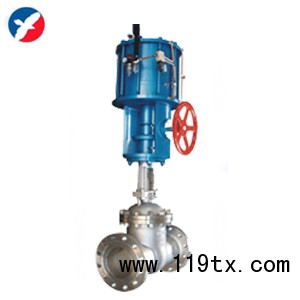

Z6S41H氣動帶手動閘閥頂部. | Z6S41H氣動帶手動閘閥 |
