產品簡介

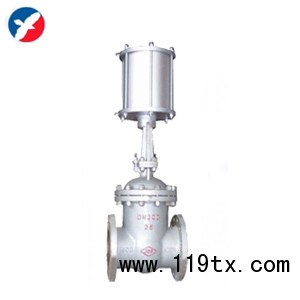

Z641H氣動閘閥簡介
氣動閘閥具有優良的切斷性能，在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。
Z641H氣動閘閥特點
氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。 閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm. 閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
氣動閘閥 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z641H氣動閘閥選用材料
1. 閥體、閥蓋：ZG230-450 閥板：1Cr18Ni9Ti堆焊司太萊合金 閥桿：1Cr18Ni9Ti 閘板：1Cr18Ni9Ti堆焊司太萊合金 氣缸：無縫鋼管 活塞：鑄鋁合金 密封圈：耐油O型橡膠
2. 墊料：聚四氟乙烯，柔性石墨
Z641H氣動閘閥主要技術參數
| 公稱通徑DN(mm) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||||||
| 額定流量系數KV | 170 | 270 | 510 | 940 | 1400 | 2200 | 3500 | 8500 | 9600 | 13000 | 17000 | 55000 | 27000 | 38000 | |||||||
| 公稱壓力PN(MPa) | 1.6 6.4 | ||||||||||||||||||||
| 活塞直徑D(mm) | 120 | 160 | 280 | 360 | 420 | 540 | |||||||||||||||
| 操作壓力P(MPa) | 0.3~0.5 | ||||||||||||||||||||
| 介質溫度t(℃) | 標準：-20~250 高溫：250~500 低溫：-196~-20 | ||||||||||||||||||||
| 允許泄漏量 | 10-8×KV | ||||||||||||||||||||
| 流量特性 | 近似直線 | ||||||||||||||||||||
| 動作方式 | 繼續、連續（配閥門定位器） | ||||||||||||||||||||
Z641H氣動閘閥允許壓差
| DN(mm)P(MPa)D(m) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| 120 | 0.3 | 1.95 | 1.18 | ||||||||||||
| 0.4 | 3.08 | 2.03 | |||||||||||||
| 0.5 | 1.06 | 2.88 | |||||||||||||
| 160 | 0.3 | 1.35 | 0.93 | 0.63 | |||||||||||
| 0.4 | 2.04 | 1.46 | 0.99 | ||||||||||||
| 0.5 | 2.04 | 1.99 | 1.35 | ||||||||||||
|
 |
 |
 |

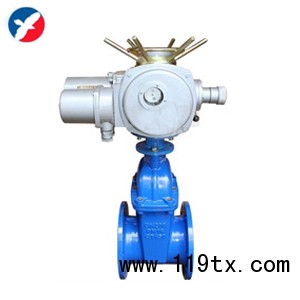

| Z941H電動閘閥 | Z945X電動軟密封法蘭閘閥 |

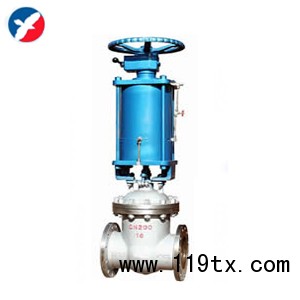

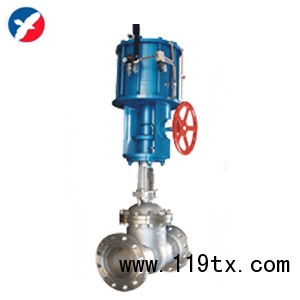

Z6S41H氣動帶手動閘閥頂部. | Z6S41H氣動帶手動閘閥 |
