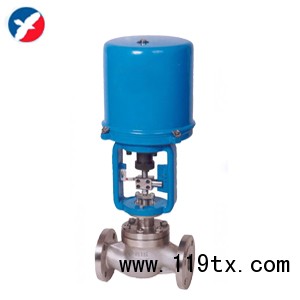

電動調節閥由直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。電動調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

ZDLP電動調節閥主要零件材料

閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
閥芯	304	304	316	316L
導向套	WCB	CF8	CF8M	CF3M
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

ZDLP電動調節閥主要技術參數


公稱通徑mm		G3/4”						20						25		32		40		50		65			80		100		125			150		200		250				300
閥座通徑mm		3	4	5	6	7	8		10	12	15		20		26		32		40		50		66			80		100		125			150		200		250				300
額定流量系數kv	直線型	0.08	0.12	0.20	0.32	0.5	0.8		1.8	2.8	4.4		6.9		11		17.6		27.5		44		69			110		176		275			440		690		1000				1600
	等百分比								1.6	2.5	4		6.3		10		16		25		40		63			100		160		250			400		630		900				1440
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		10												16				25						40							60								100
流量特性		直線						直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通單座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-201												PSL-202				PSL-204				PSL-208								PSL-312								PSL325
361L		381LSA-08 361LXA-08										381LSA-20				361LSB-30				381LSB- 50							381LSC-65								381LSC-99
防爆型		361LXA-20														361LXB-30				361LXB-50

ZDLP電動調節閥配執行機構參數

1、電動執行機構主要性能參數


型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0


ZDLP電動調節閥主要性能指標


項目				指標值
基本誤差％				配3810L±2.5； 帶定位器 ±1.0
回差％				配381L ±2.0； 配PSL±1.0
死區％				1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍				50：1
額定行程偏差％				2.5
泄量量L/H				符合JB/T7387-94 IV級 小于閥的額定容量×10-4


ZDLP電動調節閥允許壓差


公稱通徑		20					25		40			50		65		80		100		150			200		250		300
閥座直徑		10	12	15	20	25		32		40	50		65		80		100		125		150	200		250		300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
PSL204						4.31		2.76		1.76	1.04		0.69		0.44
PSL208											1.86		1.23		0.78		0.50		0.35		0.20
PSL320																	?1.26		0.87		0.49	0.32		0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	381LSB-50							4.79		3.06	1.96		1.16		0.76		0.49
	381LSC-65												1.51		0.99		0.64		0.41		0.28
	381LSC-99																		0.63		0.44	0.25		0.16		0.11


注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

ZDLP電動調節閥外型尺寸


公稱通徑（DN）			20		25		32		40		50		65		80		100		125		150		200		250		300
結構長度 （L）	PN16/25	185		200		205		222		250		276		298		350		410		451		600		670		735
	PN40	190		205		210		230		255		285		310		355		425		460		615		685		750
	PN64、100	200		210		220		251		286		311		337		394		440		475		630		700		765
常溫型 （H）	PN16/25	699		711		728		728		731		827		839		857		895		1140		1160		1305		1512
	PN40	679		721		738		738		741		837		849		867		905		1150		1180		1335		1565
	PN64/100	682		733		750		750		753		849		861		879		917		1180		1240		1385		1605
高溫型 （H）	PN16/25	849		861		893		893		901		975		1024		1067		1250		1400		1420		1513		1670
	PN40	859		871		903		903		911		985		1034		1077		1260		1415		1440		1545		1690
	PN64/100	875		885		915		915		923		997		1055		1095		1280		1450		1465		1575		1720
H1	PN16/25	53		58		68		73		80		90		98		108		123		140		168		203		230
	PN40	53		58		68		73		80		90		98		115		135		150		188		223		255
	PN64/100	63		68		75		83		88		100		105		125		148		170		203		235		265

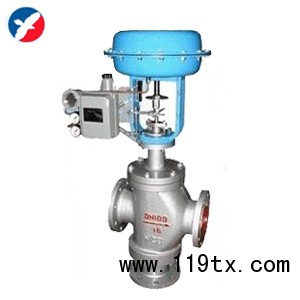

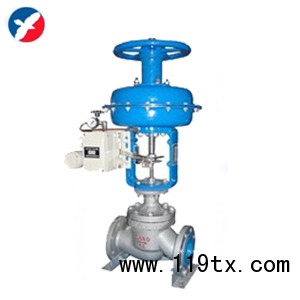

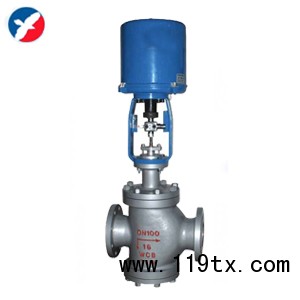

ZDLN電動雙座調節閥	ZDLM電動套筒調節閥	ZJHP氣動帶手動調節閥	ZMAQ(X)氣動三通調節閥(合流-分流).
