氣動刀閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。氣動閘閥廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。

Z673H氣動刀閘閥主要結構與特點：

       氣動刀閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，氣動閥門啟閉靠氣動執行器的氣缸動作來完成。采用對夾式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內沉積。新研制的U型封圈，可以保證閥門的良好密封性；流阻小，安裝維修方便。 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。




PZ673H氣動刀閘閥執行標準：


設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSIB16.5
試驗和檢驗	JB/T9oo2	API598


PZ673H氣動刀閘閥主要零件材質：


序號	零件名稱	材質
		C	P	R
1	內六角螺絲	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	PTFE	PTFE	PTFE
4	閥座	1Cr18Ni9Ti 或 PTFE	1Cr18Ni9Ti或PTFE	1Cr18Ni12Mo2Ti或PTFE
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	密封填料	丁腈橡膠或 PTFE	丁腈橡膠或PTFE	丁腈橡膠或PTFE
7	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	閘板	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
10	推拉桿	45#鋼鍍鉻	45#鋼鍍鉻	45#鋼鍍鉻
11	氣動執行器

PZ673H氣動刀閘閥主要連接尺寸：


通徑		GB標準外形及連接尺寸(PN1.0Mpa)							ANSI標準外形及連接尺寸(Class150)
DN	in	L	H	D	D1	D2	n-φd	L	H	D	D1	D2	n-φd
50	2	60	335	165	125	100	2-φ182-M16	48	335	152	120.5	92	2-φ192-M16
65	21/2	60	363	185	145	120	2-φ182-M16	48	363	178	139.5	105	2-φ192-M16
80	3	60	395	200	160	135	2-φ182-M16	50	395	190	152.5	127	2-φ192-M16
100	4	60	465	220	180	155	6-φ182-M16	50	465	229	190.5	157	6-φ192-M16
125	5	60	530	250	210	185	6-φ182-M16	57	530	254	216	186	6-φ222-M20
150	6	70	630	285	240	210	6-φ232-M20	57	630	279	241.5	216	6-φ222-M20
200	8	80	750	340	295	265	6-φ232-M20	70	750	343	298.5	270	6-φ222-M20
250	10	86	900	395	350	320	8-φ234-M20	70	900	406	362	324	8-φ254-M22
300	12	92	1120	445	400	368	8-φ234-M20	76	1120	483	432	381	8-φ254-M22
350	14	100	1260	505	460	428	10-φ236-M20	76	1260	533	476	413	8-φ294-M27
400	16	120	1450	565	515	482	10-φ256-M22	89	1450	597	540	470	12-φ294-M27
450	18	125	1600	615	565	532	14-φ256-M22	89	1600	635	578	533	12-出324-M30
500	20	130	1800	670	620	585	14-φ256-M22	114	1800	699	635	584	14-φ326-M30
600	24	130	2300	780	725	685	14-φ306-M27	114	2300	813	749.5	692	14-φ356-M33

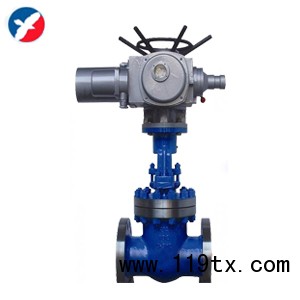

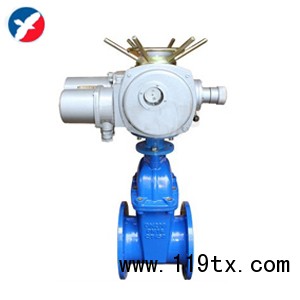

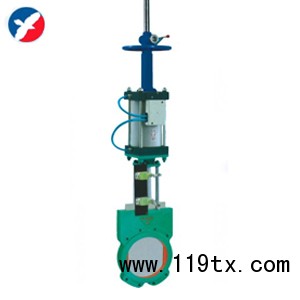

Z941H電動閘閥	Z945X電動軟密封法蘭閘閥	Z673X氣動漿液閥	Z6s73X氣動帶手動漿液閥
