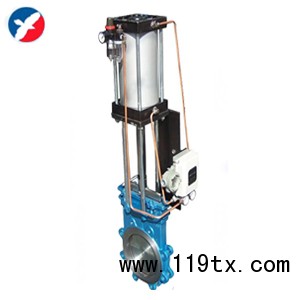

點擊圖片查看原圖
公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
4、行程開關氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V 行程開關控制電壓：DC24V、AC220V
氣動閘板閥結構特點：
氣動閘板閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。
氣動閘板閥工作原理：
氣動閘板閥主要由氣缸、框架、閘板、絲桿、螺母等零件構成，氣缸帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
氣動閘板閥用途：
氣動閘板閥用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
氣動閘板閥主要零件材料及連接尺寸
類別 A×A B×B C×C H L n-d 重量
單向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
雙向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
4、行程開關氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V 行程開關控制電壓：DC24V、AC220V
氣動閘板閥結構特點：
氣動閘板閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。
氣動閘板閥工作原理：
氣動閘板閥主要由氣缸、框架、閘板、絲桿、螺母等零件構成，氣缸帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
氣動閘板閥用途：
氣動閘板閥用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
氣動閘板閥主要零件材料及連接尺寸
類別 A×A B×B C×C H L n-d 重量
單向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
雙向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
 |
 |
 |
|
