工作壓力：常閉式：0.3~8 Kgf/cm2;
閥體材質：銅、不銹鋼
產品經國家儀器儀表防爆安全監督檢驗站檢測合格，
產品符合GB3836.1-2000、GB3836.2-2000標準，
防爆合格證號為GYB06624X。
適用條件：
環境場所：GB3836.1-2000、GB3836.2-2000標準中屬于IIA, IIB級
可燃性氣體且溫度組別T4組的爆炸性場所。
環境溫度：-10~50℃，相對濕度不大于85%

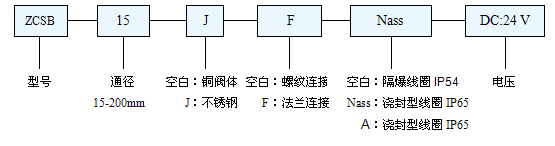

| 訂貨代碼： | 產品認證： |
 |
 |
技術參數 （銅、常閉）：
|
型號 |
連接尺寸 |
流量孔徑 |
CV 值 |
長L |
高H |
介質溫度 |
工作壓力（壓差） |
額定電壓 |
產品標準 |
防暴標志 |
|
mm |
mm |
mm |
Kgf/cm2 |
|||||||
|
ZCSB-5 |
M10 |
5 |
0.23 |
40 |
118 |
0 ~80℃ (T4≦135℃) |
0.3~8 |
220VAC /50-HZ 110VAC/50HZ DC24V; 上下浮動:±10% |
GB3836.1-2000 |
Ex: DIIBT4
|
|
ZCSB-10 |
G3/8” |
10 |
0.6 |
69 |
140 |
|||||
|
ZCSB-15 |
G1/2” |
15 |
3.73 |
80 |
140 |
|||||
|
ZCSB-20 |
G3/4” |
20 |
7 |
87 |
154 |
|||||
|
ZCSB-25 |
G1” |
25 |
11 |
108 |
166 |
|||||
|
ZCSB-32 |
G1¼” |
32 |
14 |
130 |
178 |
|||||
|
ZCSB-40 |
G1½” |
40 |
24.5 |
145 |
182 |
|||||
|
ZCSB-50 |
G2” |
50 |
35 |
177 |
211 |
|||||
|
ZCSB-65F |
法蘭 |
65 |
53 |
254 |
288 |
|||||
|
ZCSB-80F |
法蘭 |
80 |
82 |
278 |
305 |
|||||
|
ZCSB-100F |
法蘭 |
100 |
128 |
350 |
355 |
|||||
|
ZCSB-125F |
法蘭 |
125 |
221 |
425 |
430 |
|||||
|
ZCSB-150F |
法蘭 |
150 |
291 |
455 |
460 |
|||||
|
ZCSB-200F |
法蘭 |
200 |
513 |
560 |
570 |
