介質溫度：-5 ~ 80℃
動作方式：先導式
工作壓力：常閉式：0.3~12 kgf/cm2
常開式：0.3~8 kgf/cm2
閥體材質：黃銅（鍛造）
膜片式密封，膜片材質丁腈橡膠（NBR）
線圈保護等級：塑封線圈IP65

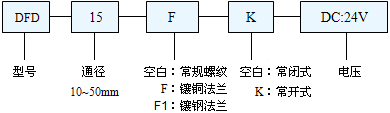

| 訂貨代碼： | 產品認證： |
 |
 |
※如您需要工作壓力16 kgf/cm2可在訂貨中提出
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
※需要法蘭連接如請在訂貨中注明:F:鑲銅法蘭，（銅體銅法蘭）F1：鑲鋼法蘭（銅體鋼法蘭）。
技術參數（常閉）：
|
型號 |
DFD-15 |
DFD-20 |
DFD-25 |
DFD-32 |
DFD-40 |
DFD-50 |
|||
|
螺紋G |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
|||
|
流量孔徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
Cv 值 |
3.73 |
7 |
11.1 |
14 |
24.5 |
35 |
|||
|
長L |
mm |
80 |
87 |
108 |
130 |
145 |
177 |
||
|
高H |
mm |
105 |
114 |
122 |
131 |
142 |
155 |
||
|
介質溫度 ℃ |
-5 ~ 80℃ |
||||||||
|
工作壓力（壓差） |
bar |
常閉式:0.3~12 常開式: 0.3~8 |
|||||||
|
最大耐壓力 |
bar |
16 |
|||||||
|
額定電壓 |
220V AC/50 HZ 27VA; 110V AC/60HZ 28VA; DC24V 12 W; DC12V 14W ; |
||||||||
