介質溫度：-5~80℃
動作方式：直動式，分步直動式
工作壓力：常閉式：0~10 kgf/cm2;
常開式：0~6 kgf/cm2
閥體材質：黃銅（鍛造）、不銹鋼（精密鑄造）
膜片式密封，膜片材質：丁腈橡膠（NBR）
線圈保護等級： 鐵殼線圈IP54
特殊訂貨：
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃.
※如在食品機械和飲用水上使用，可在訂貨時提出，使用硅橡膠膜片。
※如您需要工作壓力12 kgf/cm2可在訂貨中提出，需安裝手動裝置的可在訂貨時提出。
※需要法蘭式連接，可在訂貨中提出。有鑲銅法蘭、鋼法蘭和不銹鋼法蘭三種。

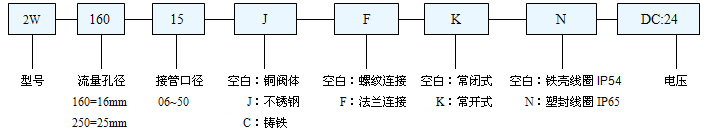

| 訂貨代碼： |
 |
技術參數 ：
|
型號 |
2W-025- |
2W-025- |
2W-040- |
2W-040- |
2W-160- |
2W-160- |
2W-200- |
2W-250- |
2W-350- |
2W-400- |
2W-500- |
||
|
螺紋G |
1/8", 1/4" |
1/8", 1/4" |
1/4" |
3/8" |
3/8" |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
||
|
通徑 |
mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
||||
|
工作方式 |
直動式 |
分布直動式 |
|||||||||||
|
Cv 值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|||||
|
長L |
mm |
40.5 |
40.5 |
40.5 |
52.5 |
69 |
69 |
73 |
99 |
115 |
120 |
154 |
|
|
高H |
mm |
75 |
75 |
75 |
90 |
117 |
117 |
123.5 |
134.5 |
154 |
162 |
185 |
|
|
介質溫度 |
-5 ~80℃ (-10~130℃) |
||||||||||||
|
工作壓力（壓差）kgf/cm2 |
常閉式：0~10 常開式：0~6 |
||||||||||||
|
最大耐壓力 |
12 |
||||||||||||
|
額定電壓 |
220V AC/50HZ 22VA; 110V AC/50HZ 22VA; DC24V 18W; DC12V 17W ; 上下浮動:±10%,；其他電壓可定制 |
||||||||||||
