1、說明

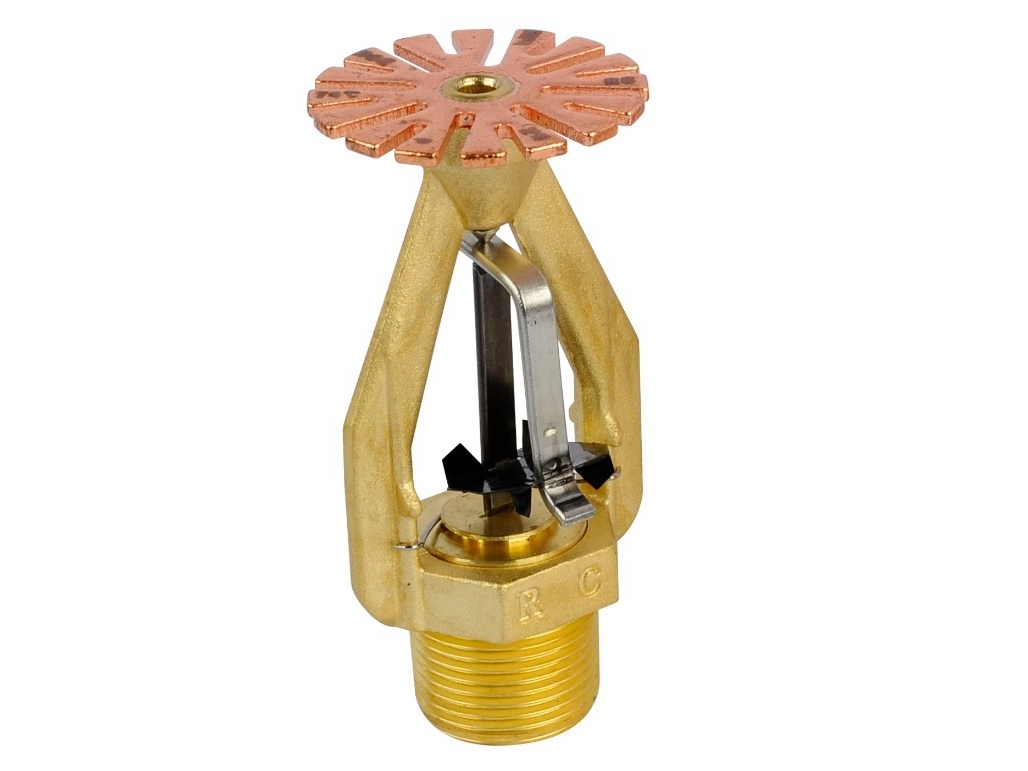

ESFR-242/74（101）。℃P下垂型灑水噴頭是早期抑制快速響應噴頭（K=242），對保護高貨垛倉庫具有特殊的優勢，而不需要再裝設貨架內噴頭。該噴頭主要用于保護大多數覆膜封裝或無覆膜封裝的普通材料，包括紙箱包裝的非發泡類塑料等貨品，貨品最大堆高為10.7m.也用于圓簡狀包裝紙制品倉庫和橡膠輪胎倉庫的保護。
產品標準：GB5135.9-2006《自動噴水滅火系統第9部分：早期抑制快速響應（ESFR）噴頭》
2、技術性能
1）型號：ESFR-242/74（101）℃P早期抑制快速響應下垂型灑水噴頭2）流量特性系數：K=242
3）公稱口徑：φ20mm,連接螺紋R3/4"
4）最人工作壓力：1.2MPa
5）公稱動作溫度：74℃、101℃
6）安裝形式：下垂型
7）安裝高度與供水壓力要求
| 最大室內高度 | 最大貨堆高度 | 供水壓力要求(MPa) |
| 9.1 | 7.6 | ≥0.24 |
| 10.7 | 9.1 | ≥0.36 |
| 12.2 | 10.7 | ≥0.36 |
| *13.7 | 12.2 | ≥0.43 |
| * 在此高度時要求增加一層17/32" 口徑快速響應貨架內噴頭，該噴頭工作壓力為0.24MPa | ||
