SLDF下水專用黃銅電磁閥
用途及原理
SLDF系列電磁閥是自動控制系統中常見的開關元件、為音樂噴泉的核心控制設備，特別適用于跑泉、跳泉的水
路控制。
SLDF系列電磁閥是利用介質壓力差工作的直動式電磁閥門，它采用膜片結構，具有啟閉迅速、性能穩定、使用
方便、可靠性高、壽命長等特點；該閥坑污能力極強，可在江、河、湖、海及各種人工水域中長期使用，基高
超的性能處于國內領先水平。

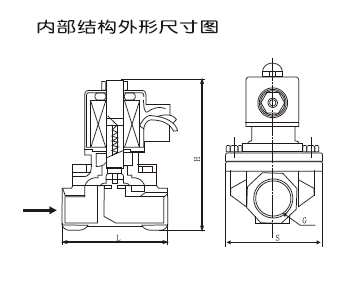

外形尺寸
| 1 |
環境溫度 |
-10～50℃ |
| 2 |
工作壓力 |
φ50以下0～0.6MPaφ60以上0.06MPa～0.5MPa |
| 3 |
適用介質 |
水 |
| 4 |
介質溫度 |
0℃～60℃ |
| 5 |
電源 |
220V 50Hz 功率AC 25W |
| 6 |
絕緣等級 |
B級 |
| 7 |
電源允許波動 |
-10%～+10% |
| 8 |
使用壽命 |
20萬次 |
| 9 |
開閉速度 |
0、2秒 |
| 10 |
安裝方式 |
介質流向與閥上箭頭保持一致 |
結構規格參數
| 規格型號 |
長mm |
高mm |
接管螺紋 |
材質 |
| SLDF-15 |
69 |
117 |
PT1/2” |
銅 |
| SLDF-20 |
73 |
123.5 |
PT3/4” |
銅 |
| SLDF-25 |
99 |
134.5 |
PT1” |
銅 |
| SLDF-35 |
112 |
172 |
PT11/4” |
銅 |
| SLDF-40 |
123 |
172 |
PT11/2” |
銅 |
| SLDF-50 |
168 |
209 |
PT2” |
銅 |
| SLDF-65F |
250 |
260 |
法蘭4孔φ13.5孔徑φ145孔距 |
鑄鐵 |
| SLDF-80F |
270 |
275 |
法蘭4孔φ17.5孔徑φ160孔距 |
鑄鐵 |
| SLDF-100F |
350 |
310 |
法蘭8孔φ17.5孔徑φ180孔距 |
鑄鐵 |
| SLDF-150F |
450 |
405 |
法蘭8孔φ22孔徑φ240孔距 |
鑄鐵 |
