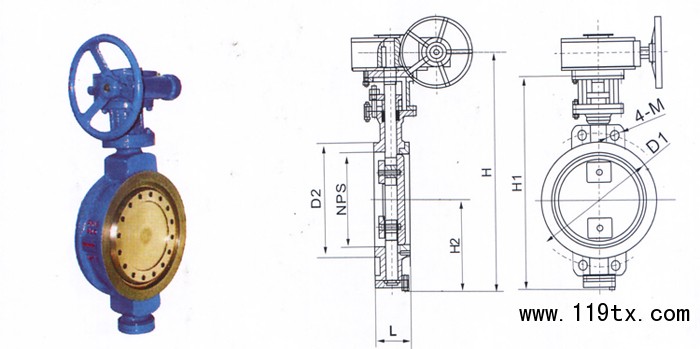

D373H金屬密封蝶閥D(3、 6、9）73H-(6、10)C、P、R、V系列對夾式 我公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具 有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
D373H硬密封蝶閥產品特點：
- 本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
- 密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
- 碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
- 大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
- 本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
- 驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
D373H硬密封蝶閥采用標準
法蘭連接尺寸：ANSI B16.5-92
結構長度：API609-89
壓力試驗：API598-94
結構長度：API609-89
壓力試驗：API598-94
D373H硬密封蝶閥主要技術參數
|
公稱通徑
|
DN（in)
|
2"-36"
|
2"-36"
|
|
公稱壓力
|
PN(Mpa)
|
150Lb
|
300Lb
|
|
實驗壓力Ps(Mpa)
|
強度實驗
|
3.0
|
7.5
|
|
密封試驗
|
2.2
|
5.5
|
|
|
適用介質
|
水、蒸汽、油品、酸堿類、海水等
|
||
|
適用溫度
|
-40～425℃
|
||
D373H硬密封蝶閥主要零部件材料
|
名稱
|
材料
|
|
閥體
|
WCB、CF8、CF8M
|
|
閥板
|
WCB、CF8、CF8M
|
|
閥桿
|
304、316、ICr13
|
|
密封圈
|
316、304
|
|
填料
|
柔性石墨，氟塑料
|
