電動壓力調節閥公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座壓力調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒壓力調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。電動壓力調節閥配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。
進口電動壓力調節閥技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
雙座 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
|
允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
雙座 |
≤ 公稱壓力 |
|||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座式、套筒式 |
|||||||||||||
|
流量特性 |
等百分比、直線性 |
|||||||||||||
|
配置執行器類別 |
3810系列等電動執行器(客戶指定品牌亦可) |
|||||||||||||
|
執行器參數 |
電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|||||||||||||
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
||||||||||||||

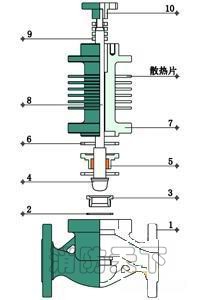

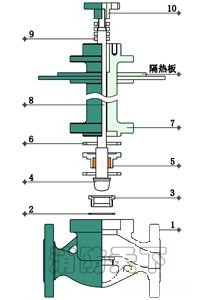

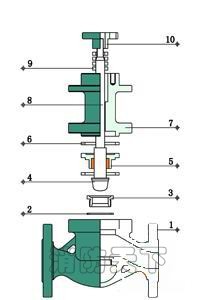

進口電動壓力調節閥結構圖
|
|
|
|
|
標準型 |
高溫型 |
低溫型 |
進口電動防爆調節閥性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.0； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.0 |
|
始點±2.5 |
終點±2.0 |
||
|
電關 |
始點 |
±2.0 |
|
|
終點 |
±2.0 |
||
|
額定行程偏差% |
≤2.0 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
50：1 |
||
