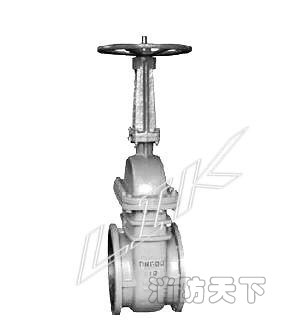

德國萊克LIK品牌,進口真空閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。
進口真空閘閥主要零件材料及使用范圍
|
閥體 |
閥蓋 |
閥板 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 (≤℃) |
|
WCB |
WCB+D507MO |
Stellite6 |
2Crl3 |
柔性石墨 |
水、蒸汽 |
425 |
|
|
ZGlCr5MO |
ZGlCr5M0+ Stellite12 |
Stellite6 |
4Cr9SI2 |
柔性石墨 |
水、油品、蒸汽 |
540 |
|
|
ZGlCrl8Ni9Ti |
ZGlCr5M0+ Stellite12 |
Stellite6 |
1Crl8Ni9Ti |
PTFE |
水、蒸汽、腐蝕性蒸汽 |
200 |
|

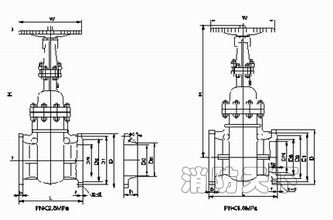

進口真空閘閥主要尺寸及重要
|
公稱通徑 |
公稱壓力 |
主要外形尺寸和連接尺寸/mm |
重量 |
||||||||
|
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
Do |
|||
|
50 |
1.6 |
250 |
345 |
160 |
125 |
1OO |
16 |
3 |
4-18 |
250 |
28 |
|
65 |
270 |
395 |
180 |
145 |
120 |
18 |
3 |
4-18 |
250 |
40 |
|
|
80 |
280 |
425 |
195 |
160 |
135 |
20 |
3 |
8-18 |
300 |
58 |
|
|
100 |
300 |
51O |
215 |
180 |
155 |
20 |
3 |
8-18 |
300 |
75 |
|
|
125 |
325 |
570 |
245 |
21O |
185 |
22 |
3 |
8-18 |
350 |
110 |
|
|
150 |
350 |
725 |
280 |
240 |
21O |
24 |
3 |
8-23 |
350 |
150 |
|
|
200 |
400 |
820 |
335 |
295 |
265 |
26 |
3 |
12-23 |
400 |
223 |
|
|
250 |
450 |
890 |
405 |
355 |
320 |
30 |
3 |
12-25 |
450 |
326 |
|
|
300 |
500 |
1070 |
460 |
41O |
375 |
30 |
3 |
12-25 |
550 |
432 |
|
|
350 |
550 |
1320 |
520 |
470 |
435 |
34 |
4 |
16-25 |
600 |
572 |
|
|
400 |
600 |
1450 |
580 |
525 |
485 |
36 |
4 |
16-30 |
650 |
740 |
|
|
450 |
650 |
1560 |
640 |
585 |
545 |
40 |
4 |
20-30 |
700 |
955 |
|
|
500 |
700 |
1720 |
705 |
650 |
608 |
44 |
4 |
20-34 |
750 |
1195 |
|
|
600 |
800 |
1880 |
840 |
770 |
718 |
48 |
5 |
20-41 |
800 |
1455 |
|
|
700 |
900 |
2085 |
g1O |
840 |
788 |
50 |
5 |
24-41 |
850 |
211O |
|
|
800 |
1OOO |
2590 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
950 |
2630 |
|
|
50 |
25 |
250 |
345 |
160 |
125 |
100 |
20 |
3 |
4-18 |
250 |
30 |
|
65 |
270 |
395 |
180 |
145 |
120 |
22 |
3 |
8-18 |
250 |
43 |
|
|
80 |
280 |
425 |
195 |
160 |
135 |
22 |
3 |
8-18 |
300 |
60 |
|
|
1OO |
300 |
510 |
230 |
190 |
160 |
24 |
3 |
8-23 |
300 |
79 |
|
|
125 |
325 |
570 |
270 |
220 |
188 |
28 |
3 |
8-25 |
350 |
114 |
|
|
150 |
350 |
725 |
300 |
250 |
218 |
30 |
3 |
8-25 |
350 |
157 |
|
|
200 |
400 |
820 |
360 |
310 |
278 |
34 |
3 |
12-25 |
400 |
243 |
|
|
250 |
450 |
890 |
425 |
370 |
332 |
36 |
3 |
12-30 |
450 |
345 |
|
|
300 |
500 |
1070 |
483 |
430 |
390 |
40 |
4 |
16-30 |
550 |
455 |
|
|
350 |
550 |
1320 |
550 |
490 |
448 |
44 |
4 |
16-34 |
650 |
615 |
|
|
400 |
|
1450 |
610 |
550 |
505 |
48 |
4 |
16-34 |
700 |
794 |
|
|
450 |
650 |
1560 |
660 |
600 |
555 |
50 |
4 |
20-34 |
750 |
1018 |
|
|
500 |
700 |
1720 |
730 |
660 |
61O |
52 |
4 |
20-41 |
800 |
1250 |
|
|
600 |
800 |
1880 |
840 |
770 |
718 |
56 |
5 |
20-41 |
850 |
1528 |
|
|
700 |
900 |
2085 |
955 |
875 |
815 |
60 |
5 |
24-48 |
900 |
2265 |
|
|
800 |
1000 |
2590 |
1070 |
990 |
930 |
64 |
5 |
24-48 |
1000 |
2847 |
|
