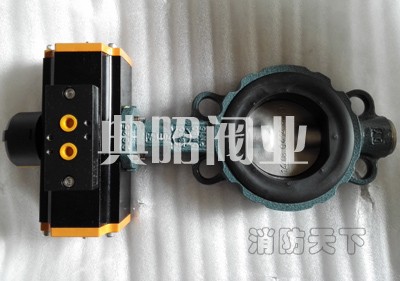

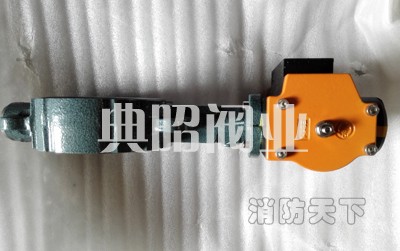

EBRO Z011-A型氣動襯膠蝶閥產品實物圖（DN80）：

結構特性：
一體化貫穿軸：確保閥門的強度、可靠性合閥板的精確定位。
O形圈：有助于防止軸泄漏。
精密準確的錐形銷釘：增強防震保護，強化軸與蝶板的結合。可在現場更換。
精密準確的蝶板輪廓：防止“泡緊”關閉困難，確保最大程度見效扭矩，延長閥座壽命。
支撐性軸密封：彈性材料與酚醛背襯環的緊密結合體，有效防止由于扭曲變形導致的軸泄漏。
既適用于氣態介質，也適用于液態介質。
可進行雙向關閉
備選維修管道終端

技術參數
氣缸選配：EB5.1系列
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
                  （注：電氣定位器只有在閥門要需求調節功能才選配）
備注: 氣缸參數請另參考所選配的氣動執行器資料。

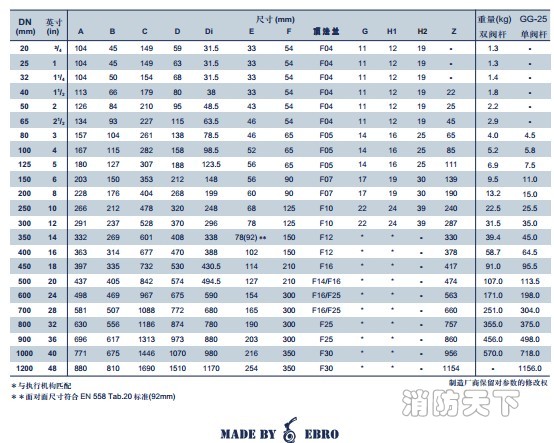

結構尺寸：


注意事項：本文中所有文字、數據、圖片均只適用于參考，EBRO Z011-A型氣動襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：021-60547995/64966685。
